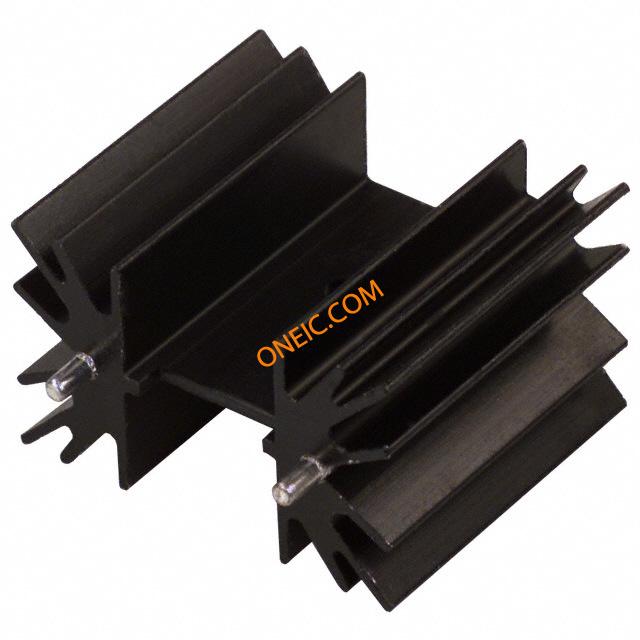

529801B02500G
| Manufacturer | |
| Description | Heat Sink Passive TO-218 Radial Solder Pin 5°C/W Black Anodized Heat Sinks TO-220/218 HEATSINK Heat Sink Passive TO-218 Radial Thru-Hole 5°C/W Black Anodized HEATSINK TO-218 W/PINS 1.5"TALL Heat Sink; Extruded; Double Center Channel and Radial Fins; RoHS compliant Heat Sink Passive TO-218 Radial Thru-Hole 5C/W Black Anodized HEAT SINK HeatSink,Extruded,DoubleCenterChannelandRadialFins,RoHScompliant |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Heat Sinks | 其他名称 | HS349 |
| 零件号别名 | 041551 | 产品类别 | Heat Sinks |
| 标准包装数量 | Bulk | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 76041090 | 抗辐射加固 | No |
机械参数
| 颜色 | Black | 深度 | 25.4 mm |
| 形状 | Rectangular | 宽度 | 41.91 mm |
| 表面处理 | Black Anodized | 高度 | 38.1 mm |
| 长度 | 38.1 mm | 重量 | 0.032 |
| 材料（通用） | Aluminum | 散热片高度 | Radial |
| 安装样式 | Through Hole | 冷却的封装 | TO-218 |
| 宽度（英寸） | :1.65" | 高度（英寸） | :1.496" |
| 材料表面处理 | Black Anodized | 总宽度 | :41.91mm |
| 总长度 | 41.91 mm | 主要材料 | TO-218 |
| 尺寸/外形 | 23.80(0.937)A×19.05(0.750)B×16.66(0.656)C×7.14(0.281)D×RADF×3.18(0.125)Gmm(In.) | 固定方法 | Solder Pin |
| 散热器材料 | Aluminum | 安装高度（最大） | 1.000" (25.40mm) |
| 外壳尺寸 - 插入（转换自） | :38mm | ||
产品信息
| 类型 | Passive | 产品特性 | ExtrudedHeatSinkwithRadialFinswithSolderablePins |
| 应用领域 | TO-218 | 应用细节 | ThroughHoleDiscreteSemiconductors |
环境参数
| 热阻 | 5 °C/W | 自然散热热阻 | 5°C/W |
| 温升功耗 | 10W @ 50°C | 强制风冷热阻 | 2.0°C/W @ 500 LFM |
