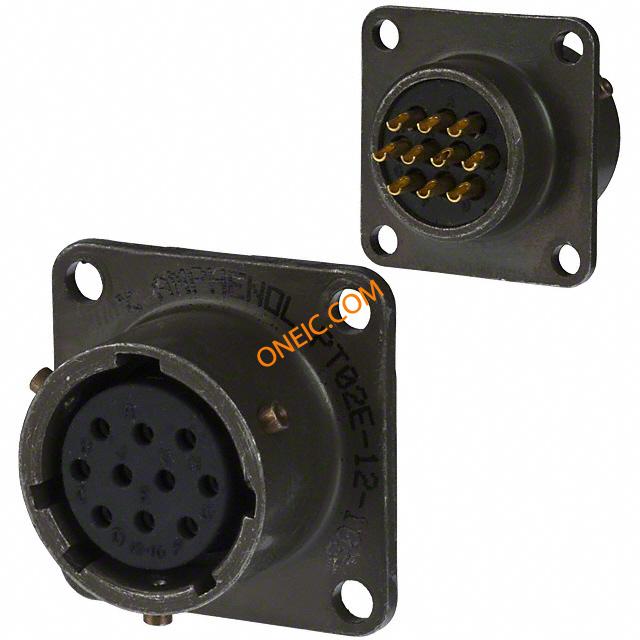

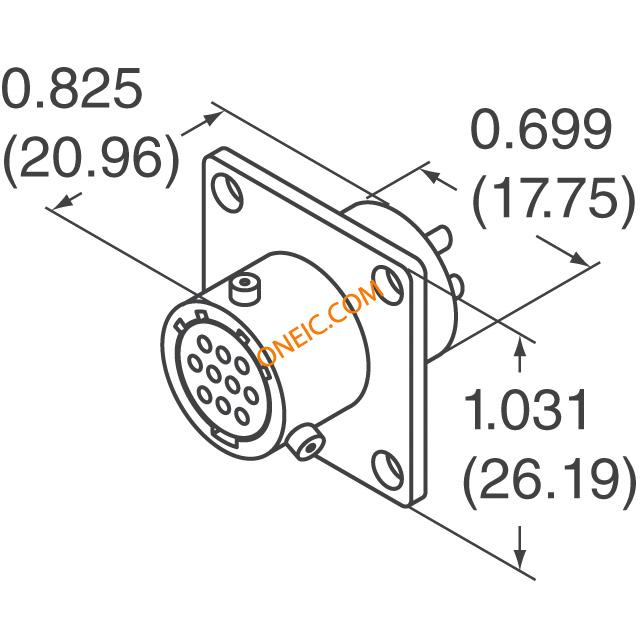

PT02E-12-10S(025)
| Manufacturer | |
| Description | Circular MIL Spec Connector 10P Sz 12 Box Mt Skt Receptacle Blk Zinc MIL-C-26482 Series 1 Connector, Solder Contacts CONN RECEPT 10POS W/SOCKT SOLDER connector, metal circ, box recept, class e, size 12, 10 #20 solder socket cont, black |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | PT02E1210S025 | 产品类别 | Circular MIL Spec Connector |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | MIL类型 | MIL-DTL-26482 |
| 认证机构标志 | UL Recognized | ||
电气参数
| 额定电压 | 600VAC | 最大额定电流 | 7.5A |
机械参数
| 包装方式 | Bulk | 外壳尺寸 | 12 |
| 导线线规 | 20 | 方向 | N (Normal) |
| 外壳样式 | Box Mount | 端接方式 | Solder Cup |
| 触头类型 | socket contacts | 安装类型 | Straight |
| 外壳镀层 | Non-Conductive Black Zinc | 行程角度 | Straight |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | non-conductive black zinc cobalt |
| 紧固类型 | Bayonet Lock | 外壳涂层 | Zinc Cobalt |
| 安装样式 | Panel | 封装形式 | Metal |
| 外壳材料（壳体） | Aluminum Alloy | 连接器用途 | Bayonet |
| 插入角度 | 12-10 | 壳体材料 | Aluminum |
| 主要材料 | 26482 Commercial | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 配接方向 | Bayonet |
| 触点数 | 10 | 介电材料 | Neoprene |
| 位数 | 10 | 外壳尺寸-插件 | 12-10 |
| 安装孔直径 | 0.12 " | 外壳材料及表面处理 | Aluminum, Black Zinc Cobalt Plated |
| 典型触点布局 | 10#20 | ||
产品信息
| 类型 | Panel Socket | 类别 | E |
| 系列 | PT | 产品特性 | 5 Key/Keyway Polarization |
| 制造商全称 | PT Series | 产品子类型 | Receptacles |
| 服务等级（或'使用等级'，根据具体描述） | environmental resisting open wire seal with grommet and nut | 应用细节 | Commercial |
环境参数
| 防护等级 | Environment Resistant | 工作温度 | -55°C ~ 125°C |
Documents & Media
PDF Document
PDF Document
相关型号
.jpg&w=3840&q=75)
PT06SE-12-10P(470)
Amphenol Industrial
Circular MIL Spec Connector 10P Size 12 Pin Plug Strt Strain Relief MIL-C-26482 Series 1 Connector, Crimp Contacts CONN PLUG 10POS W/PINS CRIMP
¥181.3560
详情
PT06E-12-10P(470)
Amphenol Industrial
Circular MIL Spec Connector 10P Size 12 Pin Plug Strt Strain Relief MIL-C-26482 Series 1 Connector, Solder Contacts CONN PLUG 10POS W/PINS SOLDER connector, metal circ, str plug w/strain relief, cl e, sz12, 10#20 solder pin, black
¥125.6205
详情

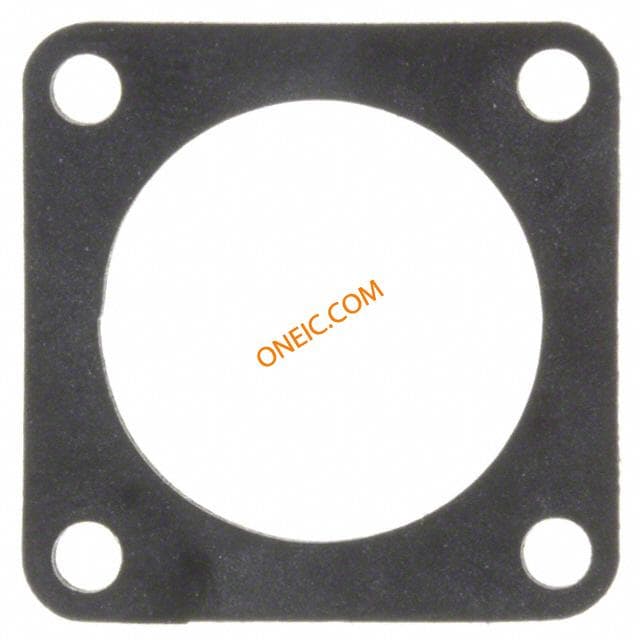

10-101949-012
