点击放大查看

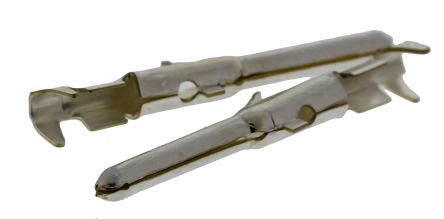

VN01 025 0001 101
| Manufacturer | |
| Description | Heavy Duty Power Connectors PIN CONTACT CONTACT PIN 16-20 AWG SLVR CRIMP Amphenol Silver Plated Crimp Pin Connector VN01 025 0001 101 CRIMP PIN, 0.5-1.5 connector component, crimp pin contact, silver plated, for 20-16 awg wire Crimp contact Stamped, Male, VN01 025 0001 101, Amphenol Amphenol C163 系列 公 压接端接 圆形 连接器 触芯, 使用于C16-3 系列塑料圆形连接器, 20 → 16 AWG 线规格 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | VN010250001101 | 零件号别名 | 49H4356 |
| 标准包装数量 | 5 | 工厂包装数量 | 5 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
机械参数
| 重量 | 0.008 | 镀层 | Silver |
| 材料（通用） | Brass | 包装方式 | Bulk |
| 导线线规 | 16-20 AWG | 端接方式 | Crimp |
| 触头类型 | :Stamped | 插针或插孔 | Pin |
| 接触镀层 | Silver | 插入力 | Male |
| 触头材料 | Brass | 端接样式 | Crimp |
| 第一触头极性 | :Pin | 外径 | :2.5mm |
| 接触件端接 | Crimp | 线规或范围 - AWG | 22-20 |
| 线规或范围 - mm² | :1.5mm² | 外径-未扩张 | :2.8mm |
产品信息
| 类型 | Stamped | 连接器性别 | Male |
| 系列 | VN01 | 产品子类型 | Contacts |
| 适用产品/相关产品 | :Series C 146 Heavy Duty Connectors | ||
环境参数
| 工作温度 | 125°C | ||
Documents & Media
PDF Document
PDF Document
