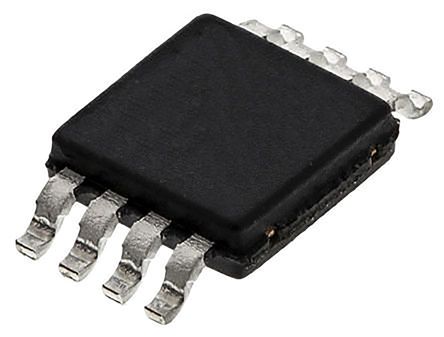

AD820ARMZ
| Manufacturer | |
| Description | OP Amp Single GP R-R O/P ±18V/36V 8-Pin MSOP Tube IC OPAMP JFET 1.9MHZ RRO 8MSOP Op Amp Low Power FET-in 5-36V RRO MSOP8 Precision Amplifiers SGL-Supply RR Lo Pwr FET-Inpt OP Amp Single GP R-R O/P �18V/36V 8-Pin MSOP Tube OP AMP, FET-IN, R-R, LP, 8MSOP Analog Devices 低功耗 运算放大器, 1.8MHz 轨至轨, 5 → 30 V, 8针 MSOP |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | MSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 120 dB | 电源抑制比 | 70 dB |
| 压摆率 | 3@5V V/us | 输出类型 | Rail to Rail |
| 输入功率 | Single/Dual | 额定功率 | 0.8 W |
| 晶体管类型 | :Low Power | 共模抑制比、电源抑制比（典型） | 66 dB |
| 输出电流 | 700µA | 供电电压 | 5 V |
| 供电类型 | Single|Dual | 通道数量 | 1 |
| 元件数量 | 1 | 输入偏置电流 | 2pA |
| ADC/DAC 数量 | :1 | 最小输入电压 | 400µV |
| 输出电流（典型） | 15 mA | 增益带宽积 | 1.9 MHz |
| 轨到轨工作 | Rail to Rail Output | 最大功耗 | 0.8 W |
| 输入偏置电流（最大） | 0.000025@5V uA | 输出电流/通道 | 20mA |
| 输入失调电流（最大） | 0.00002@5V | 输入噪声电流密度 | 0.0008@5V pA/rtHz |
| 输入噪声电压密度 | 25@5V nV/rtHz | 输入失调电压（最大） | 0.8@5V mV |
| 共模瞬态抗扰度（最小） | Industrial | 电压输出差（典型值）@ 距离 | 120 dB |
机械参数
| 宽度 | 3 | 重量 | 0.299 |
| 带宽 | :1.9MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8MSOP | 冷却的封装 | MSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3 |
| 包装数量 | MSOP | 位数 | 8 |
| 外壳尺寸-插件 | 0.85 | 供应商器件封装 | 8-MSOP |
产品信息
| 类型 | General Purpose Amplifier | 系列 | AD820 |
| 关断 | No | 技术 | BiFET |
| 制造商全称 | Precision Amplifier | 放大器类型 | J-FET |
| 电路数 | 1 | 印刷电路板数量 | 8 |
环境参数
| 工作温度 | -40 to 85 °C | ||
