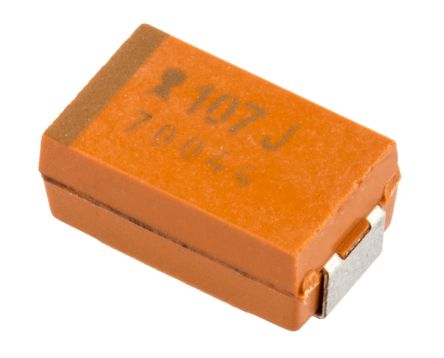

NOJD107M006RWJ
| Manufacturer | |
| Description | Cap Niobium 100uF 6.3V 20% (7.3 X 4.3 X 2.9mm) SMD 0.4 Ohm 105°C T/R Niobium Oxide Capacitors 6.3volts 100uF 20% NB 100uF 6,3V 20% Case D NIOB CAP NIOB OXIDE 100UF 6.3V 2917 AVX 100μF ±20% 6.3V dc SMD Niobium Capacitor, 7343-31 Package CAPACITOR; NIOBIUM OXIDE; 7343-31; 100UF; 6.3 VOLT; 20% TOL. Cap Niobium 100uF 6.3V 20% (7.3 X 4.3 X 2.9mm) SMD 0.4 Ohm 105C T/R CAPACITOR, OXICAP, 100UF, 6.3V Capacitor;NiobiumOxide;Cap100uF;Tol20%;Vol-Rtg6.3VDC;SMT;7343-31 AVX NOJ 系列 100μF 6.3 V 直流 SMD 铌电容器 , ±20% 容差, 0.4Ω ESR, 7343-31封装 |
| Category |
商业参数
| 最小起订量 | 1000 | 产品 | Niobium Oxide Capacitors |
| 商标名 | Oxicap | 单位包装 | 500 |
| 其他名称 | 478-1825-1 | 产品类别 | Niobium Oxide Capacitors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85322900 |
| 汽车级 | AEC-Q(200) | 抗辐射加固 | No |
电气参数
| ESR | 100kHz | 电压 | 6.3 Vdc |
| 容差 | 20 % | 电容 | 100 uF |
| 测试电压 | @+85°C | 额定电压 | 6.3 V |
| 供电电压 | 6.3V | 漏电流 | 12 uA |
| 直流冷态电阻 | 12 uA | 输入电容值 | :2917 [7343 Metric] |
| 介电常数 | 6% | 电容 @ 频率 | 100µF |
| 最大功耗 | 0.09 | 高频纹波电流 | 0.671 A |
| ESR（等效串联电阻） | 0.4 Ohm | 保护电压（VP）（2416） | 8VDC |
机械参数
| 深度 | 4.3 mm | 宽度 | 4.3 mm |
| 高度 | 2.9 mm | 长度 | 7.3mm |
| 重量 | 0.001 | 包装方式 | Reel |
| 端接方式 | SMT | 结构 | Flat |
| 安装类型 | Surface Mount | 端子类型 | :Surface Mount (SMD, SMT) |
| 安装样式 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 7343-31 | 总长度 | 7.3 mm |
| 刀片材料 | NiobiumOxide | 尺寸/外形 | 4.3 mm W x 7.3 mm L x 3.1 mm H |
| 端接样式 | SMD/SMT | 介电材料 | NIOB |
| 外壳尺寸-插件 | 2916(7343mm) | 安装高度（最大） | 0.122" (3.10mm) |
产品信息
| 类型 | Low Profile Niobium Oxide Capacitor | 样式 | CHIP |
| 系列 | NOJ | 已删除 | Compliant |
| 匹配码 | NB100U6,3VD | 失效率 | Not Required |
| 可充电 | 0.5%per1000hr@+85°C | 标准交期 | 17 weeks |
| 基础产品编号 | 7343 | 制造商尺寸代码 | D |
环境参数
| 测试温度 | -55°C | 工作温度 | -55 to 105 °C |
| 结工作温度 | 105°C | 温升功耗 | 6% |
