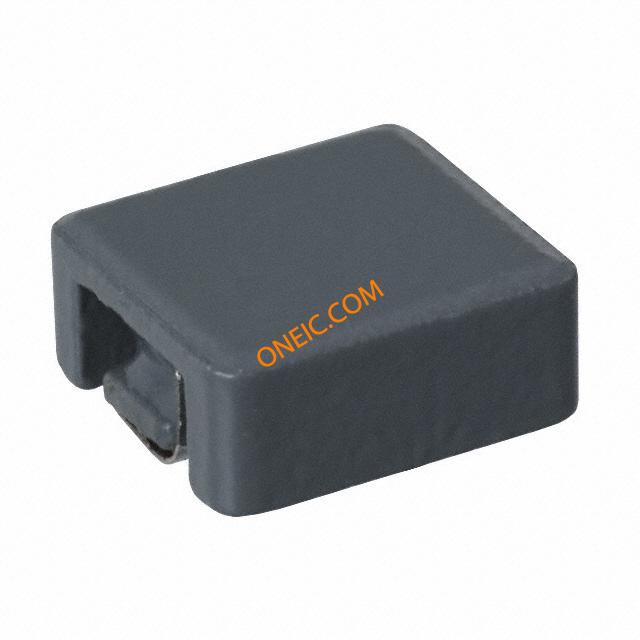

PM7232S-1R0M-RC
| Manufacturer | |
| Description | Ind Power Shielded Wirewound 1uH 20% 100KHz Iron 15A T/R Fixed Inductors 1.0uH 20% Inductor Power Shielded Wirewound 1uH 20% 100KHz Iron 11A 10mOhm DCR T/R INDUCTOR POWER 1UH 20% SMD |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Shielded Power Inductors | 其他名称 | PM7232S-1R0M-RCCT |
| 产品类别 | Fixed Inductors | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1500 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 军用标准 | Not Required |
| 保护特性 | Shielded | ||
电气参数
| 阻抗 | Not Required ohm | 容差 | 20 % |
| 电感量 | 1 uH | 测试频率 | 100 kHz |
| 直流电阻（DCR） | 10 mOhm Max | 最大额定电流 | 15 A |
| 串联饱和电流 | 15A | 直流正向电流（If）（最大） | 15000 mA |
| 初始电阻（最小） | 10 mOhm | ||
机械参数
| 深度 | 7 mm | 宽度 | 7 mm |
| 高度 | 3.9 mm | 直径 | Not Required mm |
| 包装方式 | Reel | 屏蔽 | Shielded |
| 磁芯材料 | Iron | 安装类型 | Surface Mount |
| 封装形式 | 7.8 X 7 X 3.9 | 磁芯材质 | Iron |
| 总长度 | 7.8 mm | 尺寸/外形 | 7 mm W x 7.8 mm L x 3.9 mm H |
| 端接样式 | SMD/SMT | 安装高度（最大） | 0.126" (3.20mm) |
产品信息
| 类型 | Power | 系列 | PM7232S |
| 技术 | Wirewound | 失效率 | Not Required |
环境参数
| 工作温度 | - 55 C to + 150 C | ||
