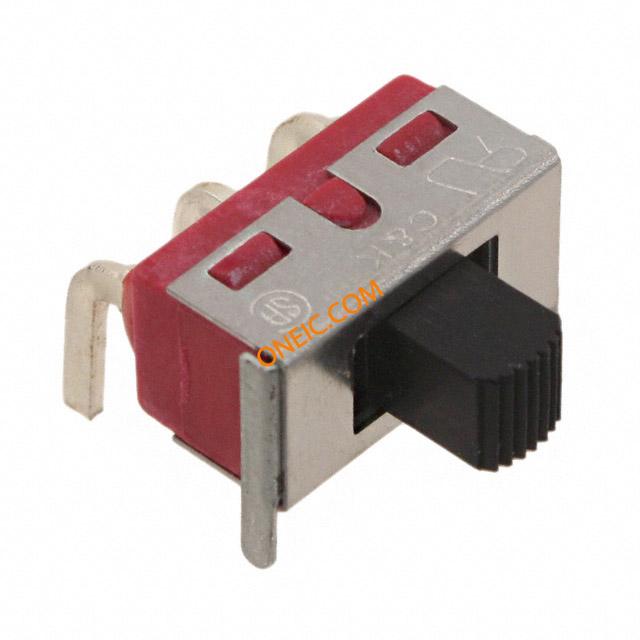

1103M2S3AQE2
| Manufacturer | |
| Description | Switch Slide ON OFF ON SPDT Side Slide 6A 250VAC 28VDC PC Pins Bracket Mount/Through Hole Slide SWITCH SLIDE MINI SPDT R/A 120V Slide Switches Slide SPDT ON-OFF-ON R/A SLIDE SWITCH, SPDT, R/A, ON-OFF-ON |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 50 | 交货时间 | 42 Days |
| 单位包装 | 1 | 子类别 | Switch Slide |
| 产品类别 | Slide Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365007 |
| 认证机构 | :CSA, UL | 材料阻燃等级 | :UL 94V-0 |
电气参数
| 电路 | SPDT | 核心电压 | :250V |
| 额定电压 | 28 V | 开关功能 | On-Off-On |
| 接触电阻 | :10mohm | 钳位电压 | :120VAC |
| 介电强度 | :1000VAC | 最大额定电流 | 6@120VAC 28VDC A |
| 最大触点电流 | :6A | 绝缘电阻 | :1000Mohm |
| 最小输入电压 | 250 V | 开关功能/额定值 | ON OFF ON |
| 触点额定电流 | 6 A | 触点额定值 @ 电压 | 6A @ 120VAC |
| 供电电压 (Vcc/Vdd) | :28V | ||
机械参数

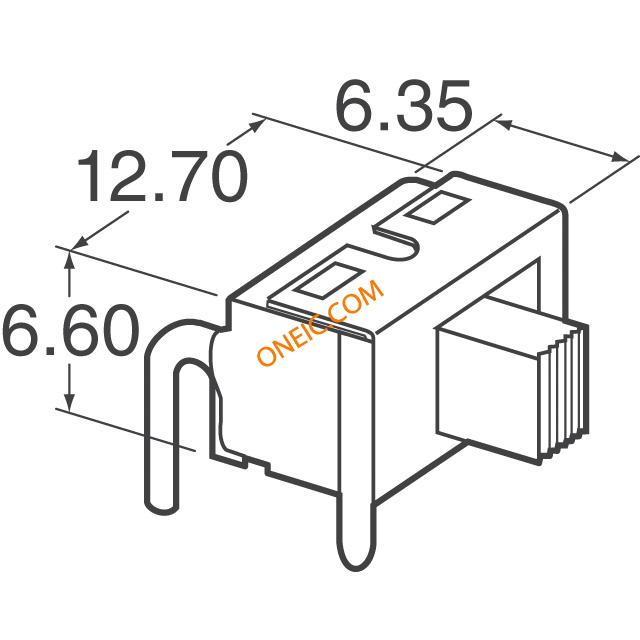

| 深度 | :9.53mm | 宽度 | :12.7mm |
| 长度 | :6.6mm | 重量 | 0.0011 |
| 方向 | Right Angle | 触点形式 | SPDT |
| 引脚间距 | :4.7mm | 致动器类型 | Standard |
| 安装类型 | Bracket Mount/Through Hole | 端子类型 | PC Pins |
| 接触镀层 | Silver | 安装样式 | PCB |
| 触头材料 | Coin Silver | 总长度 | :5.08mm |
| 端接样式 | PC Pin | 按钮样式/尺寸 | :Raised |
| 位数 | :40000 | 开关驱动电平 | SPDT |
| 典型触点布局 | :SPDT | 外壳与棱镜材料 | :Diallyl phthalate (DAP) |
| 第一连接器安装类型 | :Through Hole | ||
产品信息
| 类型 | Miniature | 系列 | 1000 |
| 行业别名 | 1103M2S3AQE2 | 其他规格 | :3A |
环境参数
| 开关次数 | :40000 | 工作温度 | -30 to 65 °C |
