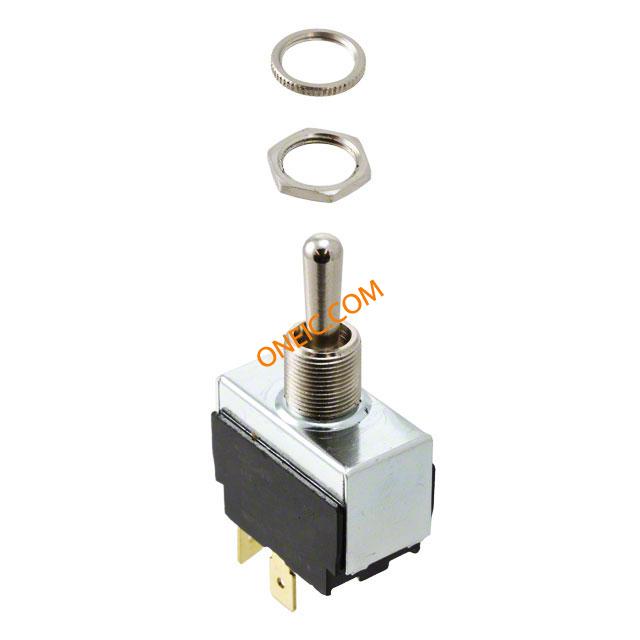

2GL51-73

Manufacturer	Carling Technologies, Inc.
Description	Switch Toggle ON None ON DPDT Bat Toggle Quick Conn 15A 250VAC Panel Mount with Threads SWITCH TOGGLE DPDT 15A 125V Switch; Toggle; DPDT; On-None-On; Spade Terminals Toggle Switches DPDT, 6 TERMINAL ON - NONE - ON SWITCH, TOGGLE, DPDT, 15A, 250V Switch,Toggle;DPDT;OnOffOn;0.25in.QCterminals Toggle Switch Contact Configuration: DPDT Switch Function: On-None-On Actuator Type: Bat Actuator Length: 17.45mm Mounting Type: Panel Mount Termination: .250 tab
Category	开关拨动开关标准拨动开关

对参数有疑问？问 AI 助手

商业参数

交货时间	28 Days	子类别	Switch Toggle
产品类别	Toggle Switches	标准包装数量	Bulk

合规参数

RoHS	Lead free / RoHS Compliant	标准	ULListed,CSACertified
海关税号	85365005

电气参数

电路	DPDT	操作方式	OnNoneOn
额定电压	125V	极数	2
开关功能	On-On	介电强度	1000V
最大额定电流	15@125VAC A	最大触点电流	:15A
最小输入电压	250 V	开关功能/额定值	ON None ON
连接器类型 - 电压输入	:Quick Connect	额定交流电压（相对地/中性线）	:250V

机械参数

重量	0.032	包装方式	Bulk
端接方式	QCTabs	触点形式	DPDT
外壳表面处理	Unsealed	致动器类型	Standard Round
安装类型	Panel Mount with Threads	端子类型	Quick Connect
衬套螺纹	15/32-32	接触镀层	Nickel
安装样式	Panel	执行器长度	17.45mm
触头材料	Silver	端接样式	Quick Connect - 0.250" (6.3mm)
按钮样式/尺寸	:Bat	位数	2
衬套/护套类型	15/32-32	安装孔直径	12.7 mm
开关驱动电平	DPDT	典型触点布局	:DPDT
面板开孔尺寸（外形）	Circular - 12.70mm Dia

产品信息

类型	Toggle	系列	G
照明类型	Non-Illuminated	电气寿命	50,000 Cycles
行业别名	2GL51-73	应用细节	Easilyintegrate

环境参数

密封等级	Unsealed	机械寿命	100000 Cycles
工作温度	0 to 85 °C	结工作温度	+85°C

Documents & Media

PDF Document

Carling-TS-G-Series.pdf

PDF Document

G-SeriesSW_Details_%26_COS.pdf

PDF Document

G Series Toggle Switches
