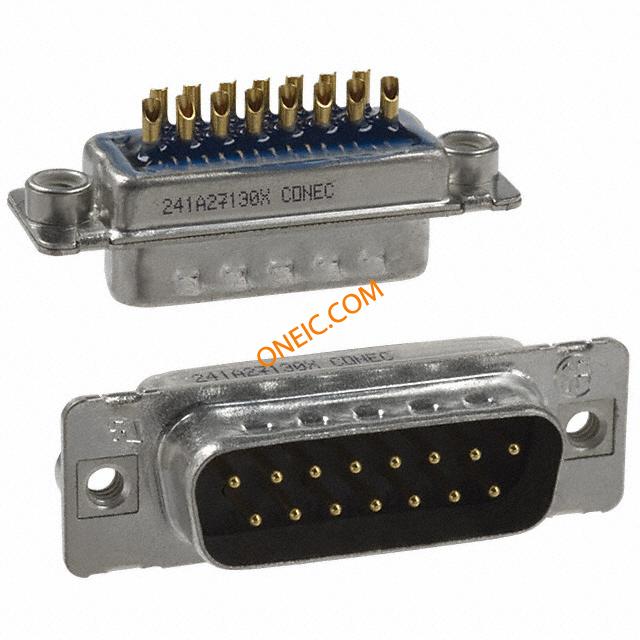

241A27130X
| Manufacturer | |
| Description | D-Sub Standard Connectors 15 POS SOLDER CUP AWG 20 MALE THREADED Conn Filtered D-Sub SKT 15 POS Solder Cup ST Panel Mount 15 Terminal 1 Port CONN DSUB FILTER 15POS MALE |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 626-1011 | 产品类别 | D-Sub Standard Connectors |
| 标准包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 100V | 最大额定电流 | 7.5 A |
| 最小输入电压 | 100VDC | ||
机械参数
| 颜色 | Black | 深度 | 16.62 |
| 高度 | 12.93 | 包装方式 | Tray |
| 端接方式 | Solder Cup | 触头类型 | Signal |
| 安装类型 | Straight | 外壳镀层 | Gold over Nickel |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Gold Over Nickel |
| 法兰特征 | Board Side (4-40) | 安装样式 | Wire |
| 排数 | 2 | 连接器样式 | D-Sub |
| 触头材料 | Copper Alloy | 壳体材料 | Polyester |
| 总长度 | 39.52 | 端接样式 | Solder |
| 第一触头极性 | SKT | 触点数 | 15 |
| 位数 | 15 | 外壳材料及表面处理 | Steel, Tin Plated |
| 接触镀层厚度 | 8µin (0.20µm) | 外壳尺寸，连接器布局 | 2 (DA, A) |
产品信息
| 类型 | Filtered D-Sub | 连接器性别 | Male |
| 系列 | 241A | 产品特性 | Filter, Grounding Indents |
| 端口数 | 1 | ||
环境参数
| 工作温度 | -25°C ~ 105°C | ||
