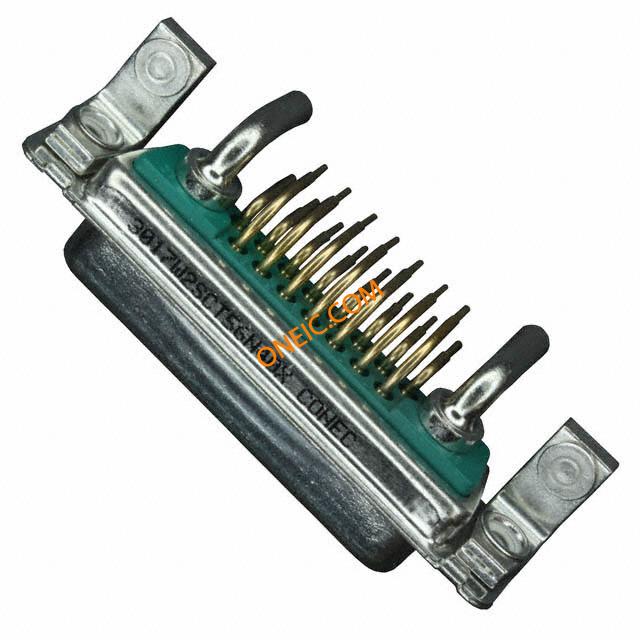

3017W2SCT56N40X
| Manufacturer | |
| Description | D-Sub Mixed Contact Connectors 17W2 SOLDER CUP FEMALE R/A 20 AMP Conn D-Subminiature SKT 2Power/15Signal POS Solder RA Thru-Hole 17 Terminal 1 Port CONN DSUB COMBO 17PS 17W2 SKT RA |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 626-1124 | 产品类别 | D-Sub Mixed Contact Connectors |
| 标准包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 250V | 最大额定电流 | 20A, 5A |
机械参数
| 颜色 | Green | 深度 | 20.17 |
| 高度 | 12.93 | 包装方式 | Tray |
| 外壳尺寸 | 2 | 端接方式 | Solder |
| 触头类型 | Power and Signal | 安装类型 | Right |
| 外壳镀层 | Tin | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold Over Nickel | 法兰特征 | Housing/Shell (4-40) |
| 安装样式 | Through Hole | 排数 | 2 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Sub, Combo |
| 触头材料 | Copper Alloy | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 53.42 | 端接样式 | Solder |
| 第一触头极性 | SKT | 触点数 | 2Power/15Signal |
| 位数 | 17 (15 + 2 Power) | 外壳材料及表面处理 | Steel, Tin Plated |
| 典型触点布局 | 17W2 | 接触镀层厚度 | 30µin (0.76µm) |
| 外壳尺寸，连接器布局 | 3 (DB, B) - 17W2 | ||
产品信息
| 类型 | D-Subminiature | 连接器性别 | Female |
| 系列 | 300 | 产品特性 | Board Lock |
| 端口数 | 1 | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
