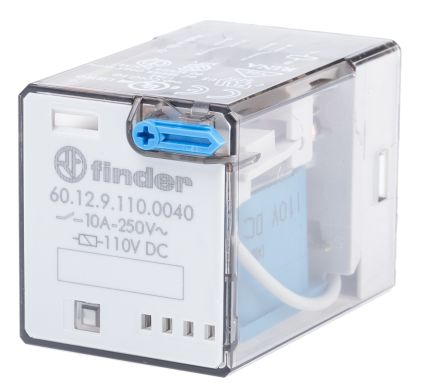

60.12.9.110.0040
| Manufacturer | |
| Description | DPDT relay w/test button,10A 110Vdc coil RELAY, DPCO, 10A, 110VDC Relay: electromagnetic; DPDT; Ucoil:110VDC; 10A/250VAC; 10A/30VDC Finder 双刀双掷 插入式 非闭锁继电器, 10 A, 110V dc |
| Category |
对参数有疑问？问 AI 助手
合规参数
| SVHC | :No SVHC (20-Jun-2013) | 海关税号 | 85364900 |
| 认证机构 | :BEAB, BSI, CSA, DEMKO, IMQ, RINA, SEMKO, SETI, UL, VDE | ||
电气参数
| 线圈类型 | :DC | 线圈功率 | :1.3W |
| 量程（°/s） | :FINDER - 60 Series | 线圈电流 | :11.7mA |
| 释放时间 | :9ms | 核心电压 | :250V |
| 线圈电阻 | 9.42 kΩ | 极数 | :2 |
| 输出电流 | :20A | 供电电压 | 110V dc |
| 开关电压 | 400V ac | 开关电流 | 20 A |
| 介电强度 | :2000V | 最大额定电流 | :20A |
| 输出浪涌功率 | 2.5 kVA | 触点电压（最大） | :250V |
| 最大触点电流 | :10A | 平均正向功率 | :1.3W |
| 供电电压 (Vcc/Vdd) | :30V | 交流触点额定值（阻性负载） | 10 A / 250 VAC |
| 直流触点额定值（阻性负载） | 10 A / 30 VDC | 额定交流电压（相对地/中性线） | :250V |
机械参数
| 深度 | 36.4mm | 宽度 | :32.5mm |
| 高度 | 54.2mm | 长度 | 32.5mm |
| 重量 | 0.08 | 引脚样式 | stud terminals |
| 本体尺寸 | 36.4 x 32.5 x 54.2mm | 高度（最大） | :51mm |
| 安装类型 | Plug In | 端子类型 | Through Hole |
| 触头材料 | Silver Nickel | 位数 | 8 |
| 典型触点布局 | DPDT | ||
产品信息
| 系列 | :60 | 继电器类型 | :General Purpose |
| 继电器变体 | industrial | 电气寿命 | round socket |
| 单元数量 | 1 | 其他规格 | :80% |
| 应用细节 | General Purpose | 触点配置 | DPDT |
环境参数
| 动作时间 | :9ms | 工作温度 | +70°C |
