59165-1-S-00-C
| Manufacturer | |
| Description | Proximity Sensor Magnetic NO 7.5mm 2-Pin SENSOR MAG SPST-NO 10-15 AT 200V Proximity Sensors Reed Sensors Moulded Switch 2-Pin Bulk Reed Sensor Contact Configuration: 1A SPST-NO Carry Current: 0.8 Amps Max Switching Voltage: 200 VDC Activate Distance: .295" (7.5mm) Termination: SMD Gull Wing |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Supplier Unconfirmed |
| 抗辐射加固 | No | ||
电气参数
| 电路 | SPST-NO | 最大功率 | 10W |
| 传感器类型 | Magnetic | 开关模式 | NO |
| 承载电流 | 0.8 Amps | 输出电流 | 500 mA |
| 感应距离 | 7.5 mm | 供电电压 | 200 V |
| 开关电压 | 200V | 开关电流 | 500mA |
| 最大开关负载 | NO | 直流开关电压 | 200 VDC |
| 平均正向功率 | 10W | 供电电压跨度（最大） | 200V |
| 峰值脉冲电流（10/1000µs） | 500mA | ||
机械参数

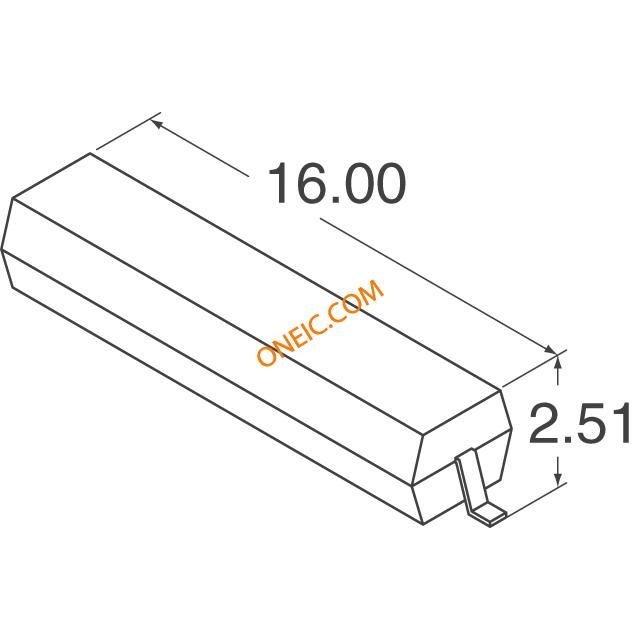

| 宽度 | 2.41 | 包装方式 | Bulk |
| 引脚样式 | Gull-wing | 端接方式 | SMD Gull Wing |
| 安装类型 | Surface Mount | 安装样式 | Screw |
| 总长度 | 16 | 磁铁材料 | Specified, Not Included |
| 端接样式 | Gull Wing | 位数 | 2 |
| 外壳尺寸-插件 | 2.41 | 典型触点布局 | 1A SPST-NO |
产品信息
| 类型 | Magnetic | 系列 | 59165 |
| 电路类型 | SPST-NO | 卡标准 | Reed Sensor |
| 附件类型 | Specified, Not Included | 感应方式 | Magnetic |
| 模块/板类型 | Module | 其他规格 | .295" (7.5mm) |
| 输出配置 | PCB, Surface Mount | 印刷电路板数量 | 2 |
环境参数
| 必须动作（继电器术语，指必须吸合） | 10 ~ 15AT | 工作温度 | + 105 C |
