HE3321A1200
| Manufacturer | |
| Description | Reed Relays SPST-NO 0.5A 12VDC 500Ohm Thru-Hole RELAY REED SPST 500MA 12V Reed Relays Relays REED RELAY12V Reed Relay Coil Voltage: 12 VDC Contact Configuration: 1A SPST-NO Mounting: PC Board Switching Current: 0.5 Amps Switching Voltage: 200 VDC |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 70 Days | 其他名称 | HE201 |
| 子类别 | Reed Relays | 标准包装数量 | 20 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365019 | 抗辐射加固 | No |
| 认证机构标志 | cULus | ||
电气参数
| 线圈类型 | Non Latching | 隔离 | 250VDC(Min) |
| 线圈电流 | 24mA | 线圈电压 | 12V |
| 释放时间 | 1ms | 额定功率 | 10W |
| 额定输出功率 | 10 W | 可见输出 | No |
| 线圈电阻 | 500 Ohms | 承载电流 | 1.2 |
| 极数 | :1 | 推频（MHz/V） | No |
| 输出电流 | :1.2mA | 供电电压 | 12VDC |
| 开关电压 | 200VDC - Max | 接触电阻 | 150 |
| 峰值脉冲功率 | 10W | Vgs(th)（最大）@ Id | 1 VDC |
| 钳位电压 | 9VDC | 二极管配置 | No |
| 最大额定电流 | 0.5 A | 最大触点电流 | :1.2mA |
| 绝缘电阻 | 10G(Min) | 最小输入电压 | 1VDC |
| 直流开关电压 | 200 | 平均正向功率 | :10W |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC | 触点额定电流 | 500mA |
| 供电电压 (Vcc/Vdd) | :200V | 直流反向电压（Vr）（最大） | 200V |
| 高侧电压（自举）最大 | 9VDC | ||
机械参数

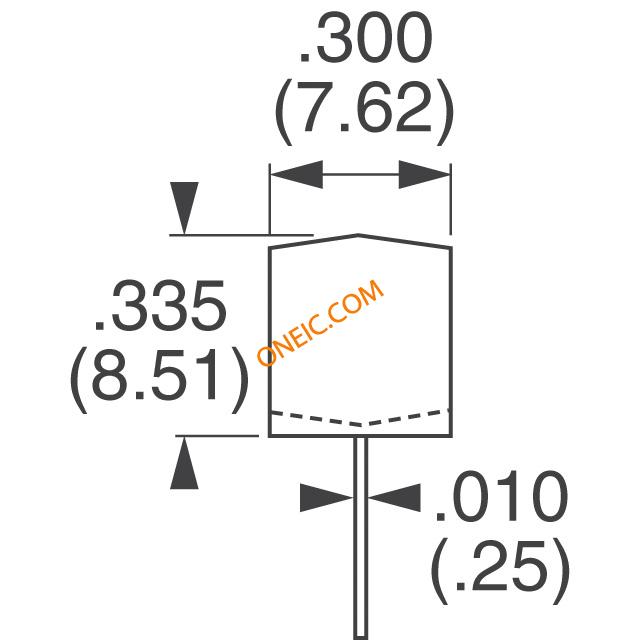

| 密封 | Hermetic Seal | 深度 | 7.62 mm |
| 高度 | 8.51 mm | 重量 | 0.003 |
| 包装方式 | Bulk | 触点形式 | 1 Form A |
| 安装类型 | Through Hole | 端子类型 | PC Pin |
| 安装样式 | Through Hole | 封装形式 | SIP |
| 冷却的封装 | SIP | 总长度 | 24.13 mm |
| 端接样式 | PC Pin | 触点数 | 4 |

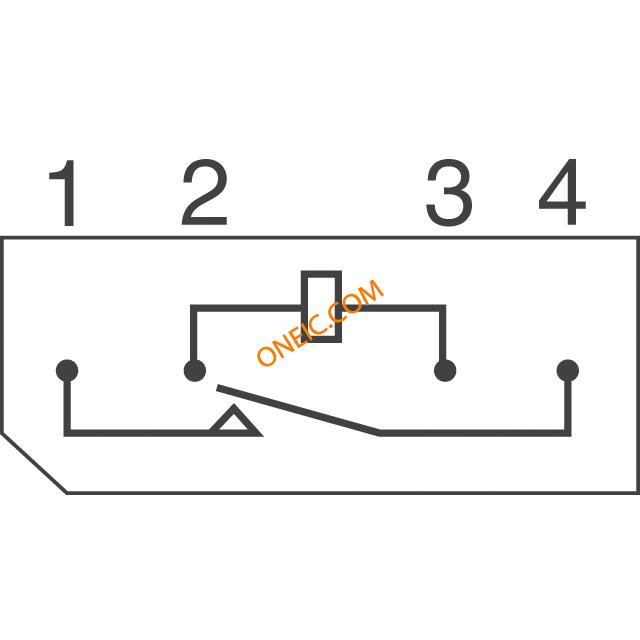

| 位数 | 4 | 典型触点布局 | SPST-NO |
产品信息
| 外形 | SIP | 类型 | Dry |
| 继电器类型 | Non-Latching | 按下测试类型 | No |
环境参数
| 动作时间 | 1ms | 工作温度 | -40°C ~ 85°C |
