点击放大查看

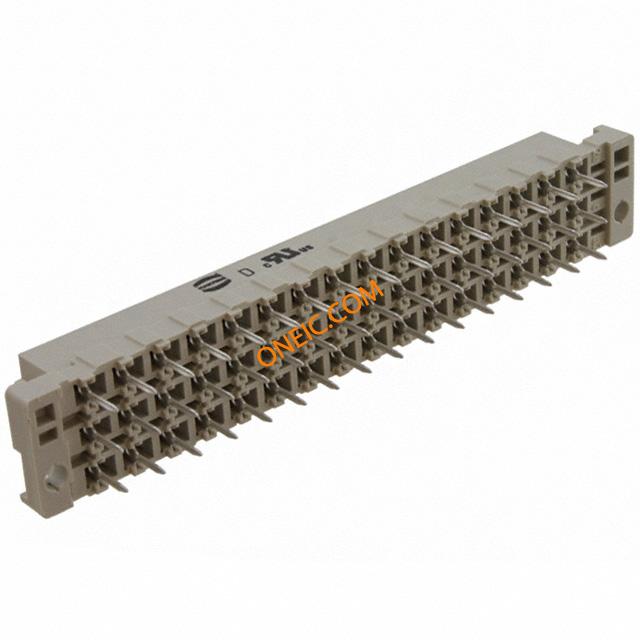

09052486831
| Manufacturer | |
| Description | Conn DIN 41612 F 48 POS 5.08mm Solder ST Thru-Hole DIN 41612 Connectors 48P 6A FEMALE STRT DIN-POWER E048FS-4,5C1-2 Connector DIN-Power solder 48-way f ConnectorDIN-Powersolder48-wayf Harting 09 05 系列 48 路 5.08mm 节距, E型 C2等级, 3 行 a/c/e 直向 DIN 41612 插座, 焊接端接 |
| Category |
商业参数
| 零件号别名 | 05 09 09-05-248-6831 248 6831 | 产品类别 | DIN 41612 Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 20 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 接触电阻 | 15mΩ | 最大额定电流 | 6A |
机械参数
| 深度 | 15.5 | 间距 | 0.200" (5.08mm) |
| 高度 | 11.6 | 包装方式 | Bulk |
| 方向 | 直 | 端接方式 | Solder |
| 尾部长度 | 4 mm | 安装类型 | Straight |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold Over Nickel |
| 排数 | 3 | 触头材料 | Copper Alloy |
| 壳体材料 | Thermoplastic | 总长度 | 94.9 |
| 端接排数 | a/b/c | 端接样式 | Solder Pin |
| 触点数 | 48 | 位数 | 48 (Power) |
| 绝缘材料 - 材质 | Thermoplastic, Glass Filled | ||
产品信息
| 类型 | DIN 41612 | 样式 | E |
| 连接器性别 | F | 系列 | 09 05 |
| 等级代码 | C2 | CAD图纸 | 3D CAD Model |
| 插座类型与数量 | A/c/e | 加载位置数 | All |
环境参数
| 额定等级 | C2 | 级别、等级 | 2 |
| 工作温度 | +125°C | ||
