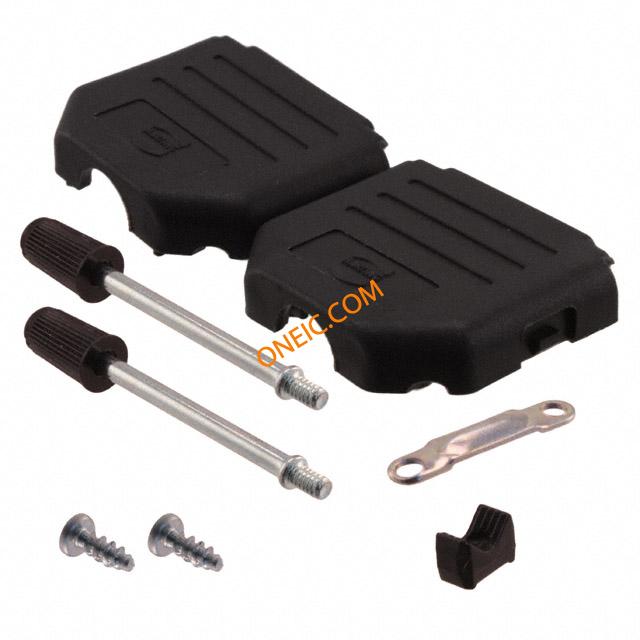

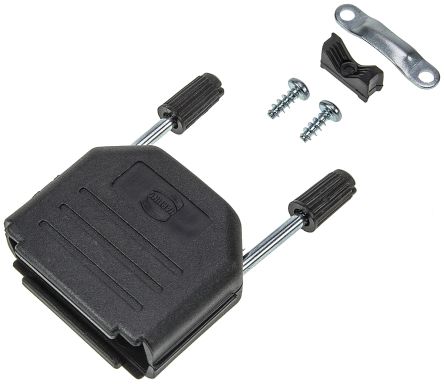

09670150424
| Manufacturer | |
| Description | D-Sub Backshells 15P HOOD TOP ENTRY BLK THERMOPLASTIC Connector Accessories D-Sub Top Entry Hood With Knurled Screws 15 POS Thermoplastic Black DSUB PLAST-HOOD 15P KNS-UNC Hood;D-Sub;15Pos;Straight;D-SubSeries;Thermoplastic;11.50mmCblDia;KnurledScrews Connector: HAN; module; female; Han Modular D-Sub; straight; 5A Enclosure: for D-Sub connectors; D-Sub HD 26pin, D-sub 15pin Harting 15 路 直 热塑性 D-sub 连接器底壳 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 015 0424 09 09-67-015-0424 67 | 产品类别 | D-Sub Backshells |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | RoHSCompliant | 材料阻燃等级 | UL94VO |
电气参数
| 额定电压 | 50V | 最大额定电流 | 5A |
| 连接器类型 - 电压输入 | D-Sub cable mounting | ||
机械参数
| 颜色 | Black | 高度 | 15 |
| 重量 | 0.02 kg | 材料（通用） | Thermoplastic |
| 出线方向 | 180° | 电缆类型 | Round |
| 外壳尺寸 | 15 | 方向 | straight |
| 螺纹尺寸 | 4-40UNC | 闭合力 | snap fastener |
| 电缆直径 | 11.50mm | 电缆端类型 | Straight |
| 连接器类型 | female | 螺丝材料 | Steel |
| 外壳材料（壳体） | Plastic | 锁定特性 | knurled screws |
| 总宽度 | 1 | 壳体材料 | 热塑性 |
| 总长度 | 40 | 包装数量 | 1 |
| 连接器 - 电缆 | module | 触点数 | 15 |
| 绝缘直径 | 11.5mm(Max.) | 位数 | 15 |
| 电缆对数 | 1 | 螺纹/螺钉/孔尺寸 | UNC4-40 |
| 供应商器件封装 | for D-Sub connectors | 外壳与棱镜材料 | polycarbonate |
| 后壳材料及镀层 | Thermoplastic | ||
产品信息
| SPG | 1 | 类型 | Two Piece Backshell |
| 产品特性 | Mating Screws 4-40 | 硬件配件 | Assembly Hardware, Strain Relief |
| 套件内容 | complete shell | 制造商全称 | D-SubSeries |
| 附件类型 | Hinged Backshell | 适配器系列 | Han Modular D-Sub |
| 单元数量 | 1 | ||
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40...125°C |
