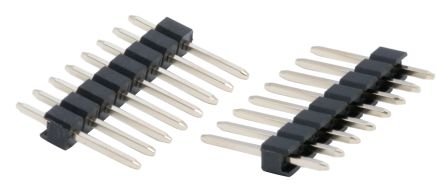

M20-9990845
| Manufacturer | |
| Description | HARWIN M20-99 Series 2.54mm Pitch 8 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 08 SIL VERTICAL PIN HEADER GOLD HT Conn Unshrouded Header HDR 8 POS 2.54mm Solder ST Thru-Hole Bag HEADER, 1ROW, 8WAY M20HDR,PIN,SIL,VERT,8W HARWIN M20 系列 2.54mm节距 8路 (1排) 直 引脚管座, 焊接端接, 3A , 通孔 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 额定电压 | :750V | 极数 | :8 |
| 工作电压 | :750V | 接触电阻 | 25 mohm |
| 击穿电压 | :750V | 最大额定电流 | 3A |
| 绝缘电阻 | :10000Mohm | ||
机械参数
| 深度 | 2.54 mm | 间距 | 2.54mm |
| 高度 | 8.64 mm | 重量 | 0.045 |
| 包装方式 | Bag | 端接方式 | Solder |
| 引脚间距 | :2.54mm | 外壳颜色 | Black |
| 安装类型 | Straight | 接触镀层 | Gold |
| 安装样式 | Through Hole | 排数 | 1 |
| 封装形式 | :Black, Glass Filled Polyester UL94V-0 | 触头材料 | Brass |
| 壳体材料 | Nylon 6T | 总长度 | 20.32 mm |
| 端接样式 | Through Hole | 触点数 | 8 |
| 接触件端接 | :Through Hole Vertical | ||
产品信息
| 类型 | Unshrouded Header | 连接器性别 | HDR |
| 系列 | M20-99 | 产品子类型 | Headers |
环境参数
| 插拔次数 | :300 | 工作温度 | -40C to 105C |
