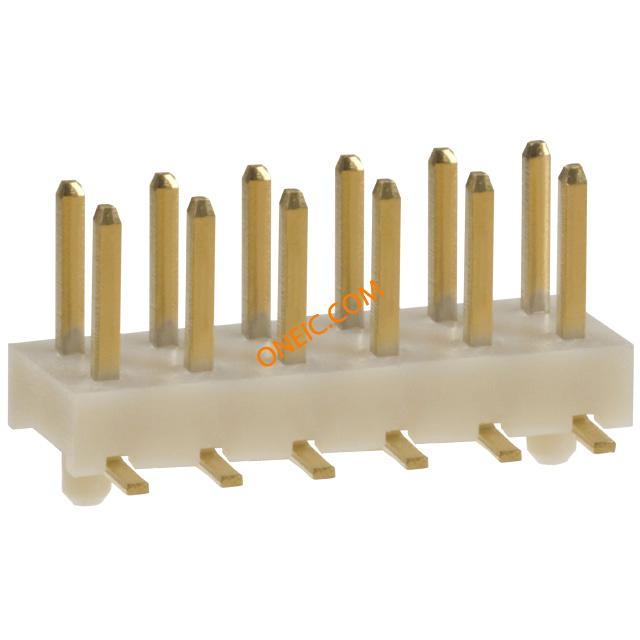

A3A-12PA-2SV(71)

Manufacturer	Hirose Electric Co., Ltd.
Description	Headers & Wire Housings 12P VRT SMT PIN HDR SEL GLD PLT W/BOSS CONN HEADER 12POS 2MM GOLD SMD Header 2mm pitch SMT vertical 6+6 way Conn Unshrouded Header HDR 12 POS 2mm Solder ST SMD Hirose A3 系列 2mm节距 12路 (2排) 直引脚管座, 焊接端接, 2A , 表面安装
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	40
工厂包装数量	1

合规参数

RoHS

RoHS Compliant

电气参数

额定电压	200 V	接触电阻	15 mohm
最大额定电流	1 A	最小供电电压	200VAC

机械参数

颜色	Brown	深度	4 mm
间距	2 mm	高度	5.3 mm
包装方式	Tube	方向	直
排间距	0.079" (2.00mm)	端接方式	Solder
触点形式	Male Pin	触头类型	Male Pin
引脚间距	0.079" (2.00mm)	安装类型	Surface Mount
连接器类型	Header, Unshrouded	接触镀层	Gold
安装样式	Through Hole	排数	2
触头材料	Brass	总长度	12 mm
端接排数	焊接	端接样式	Solder
第一触头极性	Pin (Male)	板面高度	0.138" (3.50mm)
触点数	12	位数	12
接触长度 - 配合	0.138" (3.50mm)	每排/每行位置数	All

产品信息

类型	Board to Wire	连接器性别	HDR
系列	A3	已删除	Compliant
覆盖范围	无覆盖	产品特性	Board Guide
主要用途	Board Guide	产品子类型	Headers - Pin Strip
输出配置	Surface Mount	加载位置数	All

环境参数

工作温度

-55C to 85C

Documents & Media

PDF Document

A3/A4 Series

PDF Document

e62103032.pdf
