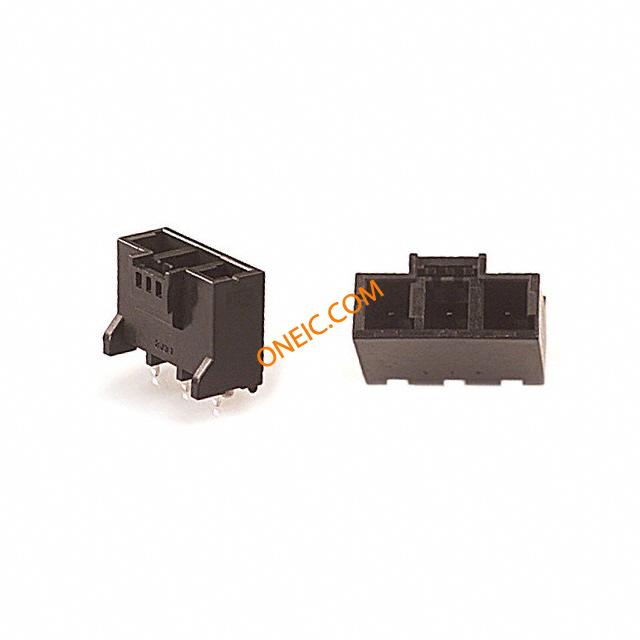

DF22R-3P-7.92DSA(05)
| Manufacturer | |
| Description | Power to the Board HDR 3 POS 7.92mm Sol ST Thru-Hole Bag CONN HEADER 3POS 7.92MM PCB TIN Hirose DF22 Series 7.92mm Pitch 3 Way 1 Row Straight PCB Header, Solder Termination Conn Wire to Board HDR 3 POS 7.92mm Solder ST Thru-Hole Bag Hirose EnerBee DF22 系列 7.92mm节距 3路 (1排) 直 PCB 针座, 焊接端接 , 通孔 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Power to the Board | 标准包装数量 | 100 |
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 1000 V ac/dc | 接触电阻 | 5 mohm |
| 最小供电电压 | 1000VDC/1000VAC | ||
机械参数
| 颜色 | Black | 深度 | 12.45 mm |
| 间距 | 0.312" (7.92mm) | 高度 | 18.1 mm |
| 包装方式 | Bulk | 方向 | 直 |
| 端接方式 | Solder | 触点形式 | Male Pin |
| 触头类型 | Male Pin | 外壳颜色 | Black |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 安装样式 | Through Hole |
| 排数 | 1 | 触头材料 | Copper Alloy |
| 壳体材料 | Polyamide | 总长度 | 25.14 mm |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 板面高度 | 0.354" (9.00mm) | 触点数 | 3 |
| 位数 | 3 | 接触长度 - 配合 | 0.354" (9.00mm) |
| 每排/每行位置数 | All | ||
产品信息
| 名称 | 塑壳 | 类型 | Wire to Board |
| 单位 | PCS | 连接器性别 | HDR |
| 系列 | DF22 | 已删除 | Compliant |
| 覆盖范围 | 覆盖 | 产品特性 | Board Guide |
| 数量 | 0.0 | 主要用途 | Board Guide |
| 产品子类型 | Receptacle Housings | 输出配置 | Through Hole |
| 最小起订量 | 1000 | 加载位置数 | All |
环境参数
| 工作温度 | -35C to 85C | ||
