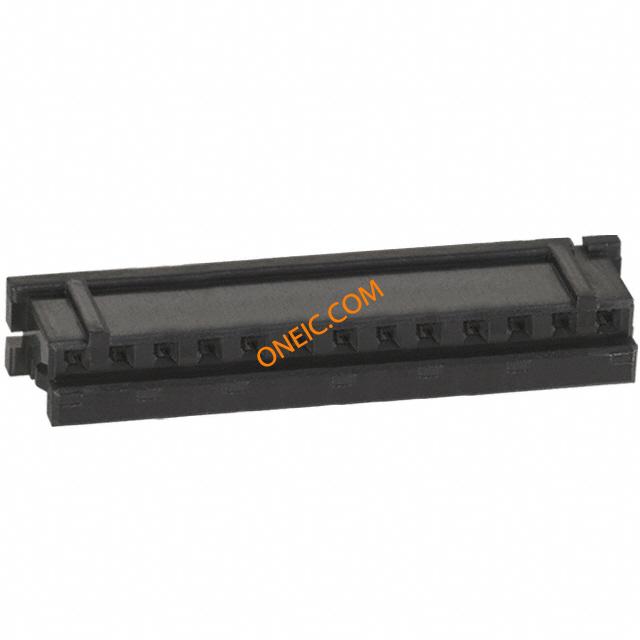

DF3-13S-2C

Manufacturer	Hirose Electric Co., Ltd.
Description	ヘッダ & ワイヤハウジング 2MM RECEPT HOUSING 13 POS CRIMP CONN RECEPT HOUSING 13POS 2MM Connector,Socket,PCB,Board to Wire,2mm p Headers & Wire Housings 2MM RECEPT HOUSING 13 POS CRIMP Conn Housing SKT 13 POS 2mm Crimp ST Panel Mount Bag Conn Housing SKT 13 POS 2mm ST Bag
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

Not Applicable

电气参数

额定电压	100 V	最大额定电流	3 A
最小供电电压	100VAC	连接器类型 - 电压输入	Crimp

机械参数

颜色	Black	深度	6.8mm
间距	0.079" (2.00mm)	宽度	4.6mm
高度	4.6 mm	长度	28mm
包装方式	Bulk	导线线规	22-28 AWG
触点形式	Female Socket	触头类型	Female Socket
外壳颜色	Black	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	安装样式	Wire
排数	1	壳体材料	PA
总长度	28 mm	端接样式	Crimp
第一触头极性	Socket (Female)	触点数	13
接触件端接	Crimp	位数	13

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	Female	系列	DF3
已删除	Compliant	输出配置	Free Hanging (In-Line)
适用产品/相关产品	Discrete Wire Connector

环境参数

工作温度

-30C to 85C

Documents & Media

PDF Document

DF3 Series Datasheet

PDF Document

e54300012.pdf

相关型号

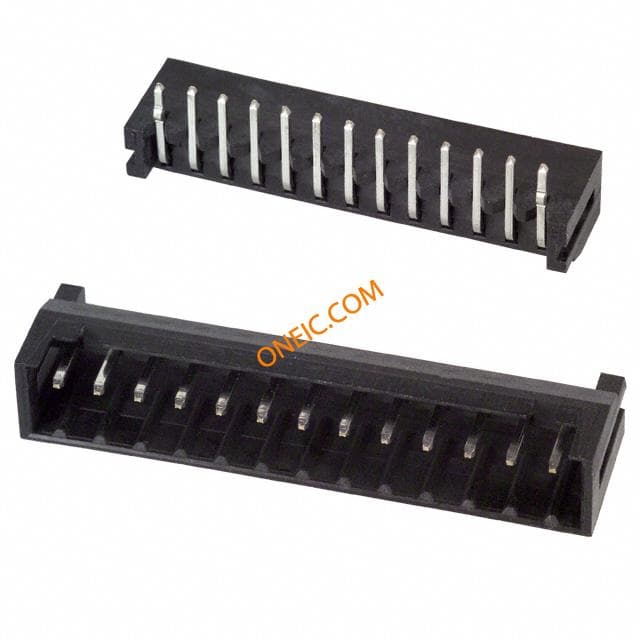

DF3A-13P-2DS

Hirose Connector

ヘッダ & ワイヤハウジング 2MM R/A PCB HEADER 13POS THRU-HOLE TIN CONN HEADER 13POS 2MM R/A TIN Hirose DF3A Series 2mm Pitch 13 Way 1 Row Right Angle PCB Header, Solder Termination, 3A

¥1.9978

详情

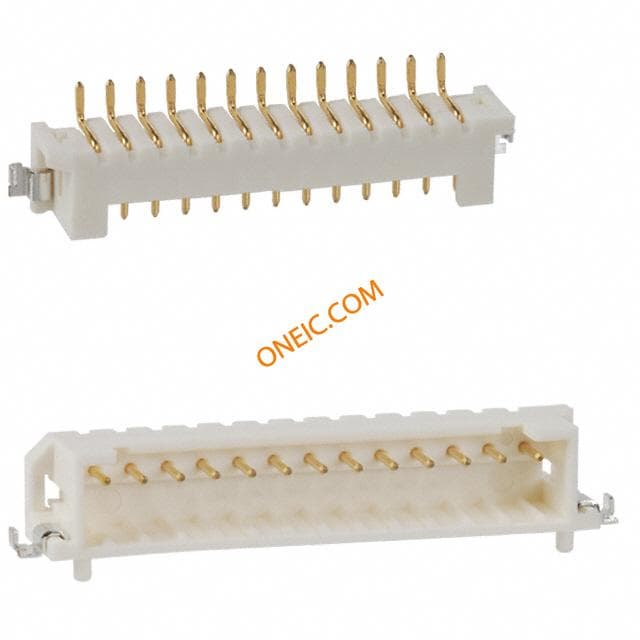

DF3Z-13P-2H(50)

Hirose Connector

Headers & Wire Housings HDR 13P 2MM R/A GOLD CONN HEADER 13POS 2MM R/A GOLD

详情

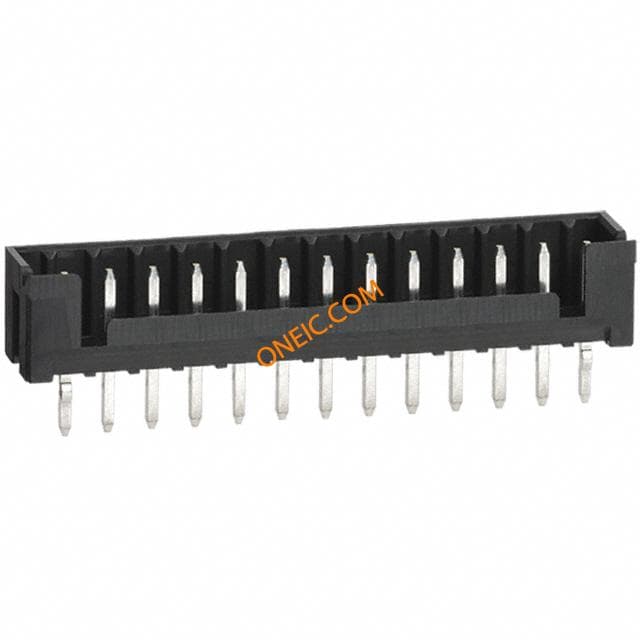

DF3A-13P-2DSA
