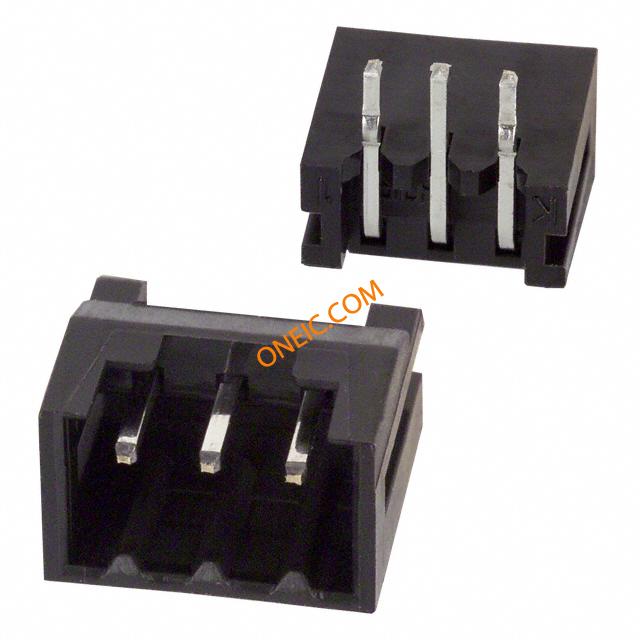

DF3A-3P-2DS

Manufacturer	Hirose Electric Co., Ltd.
Description	ヘッダ & ワイヤハウジング 2MM R/A PCB HEADER 3POS THRU-HOLE TIN CONN HEADER 3POS 2MM R/A TIN Hirose DF3A Series 2mm Pitch 3 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2MM R/A PCB HEADER 3POS THRU-HOLE TIN Conn Shrouded Header HDR 3 POS 2mm Solder RA Thru-Hole Bag R/AHEADER3-WAY Hirose DF3 系列 2mm节距 3路 (1排) 直角 PCB 针座, 焊接端接, 3A , 通孔
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

Not Applicable

电气参数

额定电压	100 V ac	接触电阻	30 mohm
最大额定电流	3A	最小供电电压	100VAC

机械参数

颜色	Black	深度	7.2 mm
间距	0.079" (2.00mm)	高度	5 mm
包装方式	Bulk	方向	直角
端接方式	Press-Fit	触点形式	Male Pin
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole, Right Angle	连接器类型	Header, Shrouded
接触镀层	Tin	安装样式	Through Hole
排数	1	触头材料	Brass
壳体材料	Polyamide	总长度	8 mm
端接排数	焊接	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	3
位数	3	每排/每行位置数	All

产品信息

类型	Shrouded Header	连接器性别	HDR
系列	DF3A	已删除	Compliant
覆盖范围	覆盖	产品子类型	Headers
输出配置	Through Hole, Right Angle	加载位置数	All

环境参数

工作温度

-30C to 85C

Documents & Media

PDF Document

DF3 Series Datasheet

PDF Document

e54300012.pdf
