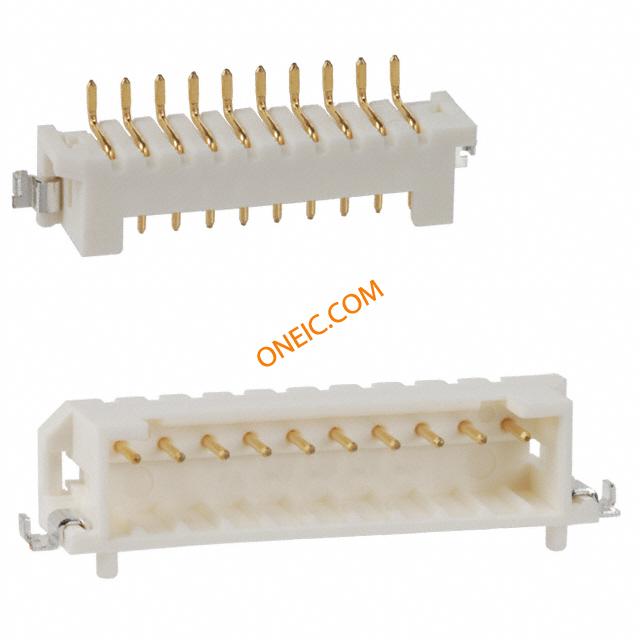

DF3Z-10P-2H(50)

Manufacturer	Hirose Electric Co., Ltd.
Description	ヘッダ & ワイヤハウジング 2MM R/A PCB HEADER 10 POS SMT GLD CONN HEADER 10POS 2MM R/A GOLD Headers & Wire Housings 2MM R/A PCB HEADER 10 POS SMT GLD Conn Shrouded Header HDR 10 POS 2mm Solder RA SMD
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	17
工厂包装数量	1

合规参数

RoHS

RoHS Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	100 V	接触电阻	30 mohm
最大额定电流	3 A	绝缘电阻	1000 MOhms
最小供电电压	100VAC

机械参数

颜色	Beige	深度	5.9 mm
间距	0.079" (2.00mm)	高度	5.6 mm
包装方式	Tube	端接方式	Solder
触点形式	Male Pin	触头类型	Male Pin
外壳颜色	Beige	安装类型	Surface Mount, Right Angle
连接器类型	Header, Shrouded	接触镀层	Gold
安装样式	Surface Mount	排数	1
触头材料	Brass	壳体材料	Polyamide (PA)
总长度	27.5 mm	端接样式	SMD
第一触头极性	Pin (Male)	触点数	10
位数	10	每排/每行位置数	All

产品信息

类型	Shrouded	连接器性别	HDR
系列	DF3	已删除	Compliant
产品特性	Board Guide, Solder Retention	主要用途	Board Guide, Solder Retention
产品子类型	Headers	输出配置	Surface Mount, Right Angle
加载位置数	All

环境参数

工作温度

- 30 C to + 85 C

Documents & Media

PDF Document

DF3 Series Datasheet

PDF Document

e54300012.pdf
