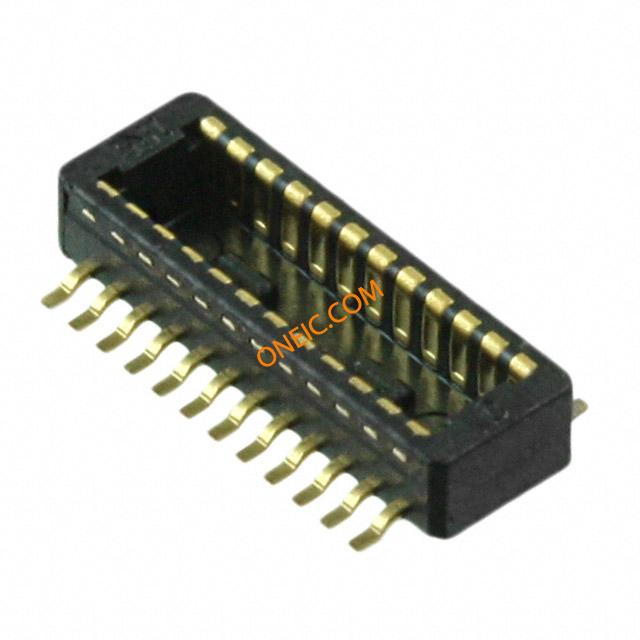

DF40C-20DP-0.4V(51)

Manufacturer	Hirose Electric Co., Ltd.
Description	Board to Board & Mezzanine Connectors 20P SMT HEADER NO FITTING, NO BOSS CONN HDR 20POS 0.4MM SMD GOLD Conn Board to Board PIN 20 POS 0.4mm Solder ST SMD Embossed T/R
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	H11618CT	产品类别	Board to Board & Mezzanine Connectors
标准包装数量	5,000	工厂包装数量	5000

合规参数

RoHS

Lead free / RoHS Compliant

电气参数

额定电压	30 V	接触电阻	90 mohm
最大额定电流	300 mA	最小供电电压	30VDC/30VAC

机械参数

深度	2.97 mm	间距	0.016" (0.40mm)
高度	1.14 mm	包装方式	Tape & Reel (TR)
端接方式	Solder	外壳颜色	Black
安装类型	Surface Mount	连接器类型	Plug, Outer Shroud Contacts
接触镀层	Gold	安装样式	Surface Mount
排数	2	触头材料	Phosphor Bronze
壳体材料	Liquid Crystal Polymer (LCP)	总长度	16 mm
端接样式	SMD	板面高度	0.045" (1.14mm)
触点数	20	位数	20
安装高度（最大）	0.045" (1.14mm)	配接堆叠高度	1.5mm, 2mm, 2.5mm, 3mm, 3.5mm, 4mm

产品信息

类型	Board to Board	连接器性别	Pin
系列	DF40	已删除	Compliant
产品特性	Solder Retention	主要用途	Solder Retention
产品子类型	Headers	输出配置	Surface Mount

环境参数

插拔次数

1.5mm, 2mm, 2.5mm, 3mm, 3.5mm, 4mm

工作温度

-35C to 85C

Documents & Media

PDF Document

e68440018.pdf

相关型号

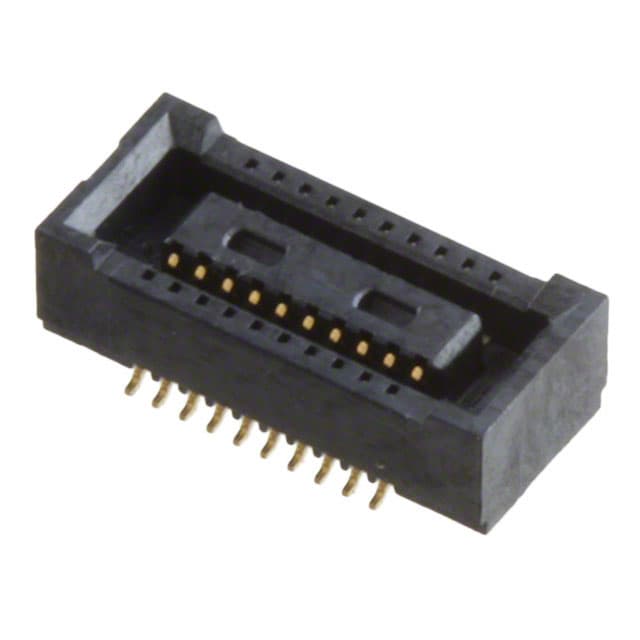

DF40C(2.0)-20DS-0.4V(51)
