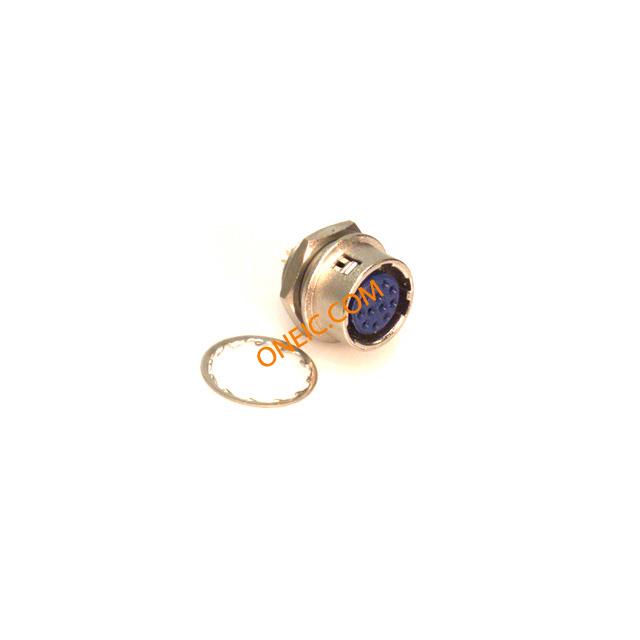

HR10-10R-12S(73)
| Manufacturer | |
| Description | Circular Push Pull Connectors 12P RECP SHELL SZ 10 FEMALE AU TERM SOLDR RECEPTACLE W/SOCKET INSERT-12CON 12 Pole Female Straight Through Hole Industrial & Automation Circular Connector with Female Contacts, Push-Pull HR10-10R-12S(73) Device bushing 12-pin Poles=12, HR10-10R-12S(73), Hirose Hirose HR10 系列 12路 面板安装 直向 连接器 插座 , 母触点, 推挽式接合 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 100VAC | 极数 | 12 |
| 最大额定电流 | 2A | 额定电流 - 设备输入口 | 2 |
机械参数
| 外形尺寸(长x宽) | 10mm | 包装方式 | Bulk |
| 外壳尺寸 | 10 | 方向 | Keyed |
| 外壳样式 | Receptacle | 端接方式 | Solder Cup |
| 触头类型 | 母座 | 安装类型 | Panel Mount, Bulkhead - Rear Side Nut |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Push-Pull |
| 安装样式 | Panel | 连接器用途 | Push-Pull |
| 锁定特性 | Push-Pull | 触头材料 | Beryllium, Phosphor Bronze |
| 壳体材料 | Metal | 端接排数 | 焊接 |
| 端接样式 | Solder | 第一触头极性 | Female |
| 触点数 | 12 | 位数 | 12 |
| 外壳尺寸-插件 | 10 | 第一连接器极性 | Female |
| 外壳材料及表面处理 | Brass and Zinc, Nickel Plated | ||
产品信息
| 类型 | Push-Pull | 设计类型 | Panel-mount female receptacle |
| 连接器性别 | Female | 系列 | HR10 |
| 产品子类型 | Connectors | 输出配置 | Panel Mount, Bulkhead - Rear Side Nut |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
