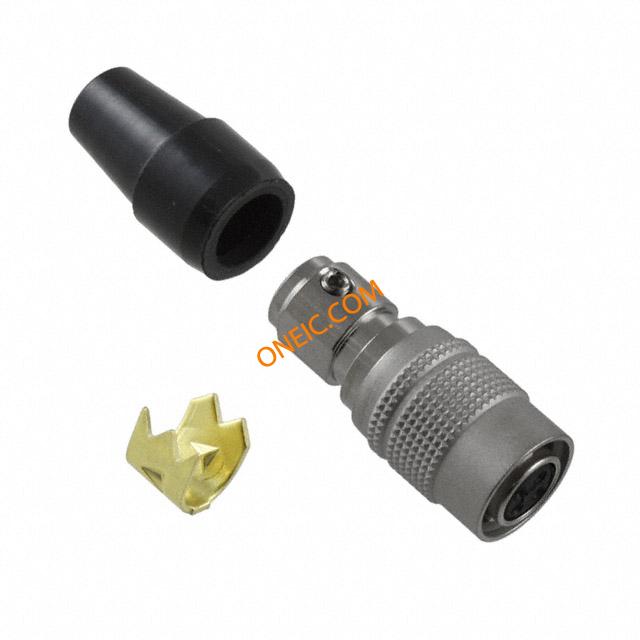

点击放大查看
HR10A-7P-4S(73)
| Manufacturer | |
| Description | Circular Push Pull Connectors 4P PLUG SHELL SZ 7 FEMALE SIL TERM SLDR 4 CONTACT PLUG W/SOCKET INSERT 4 Pole Male Straight Cable Mount Industrial & Automation Circular Connector with Female Contacts, Push-Pull Conn Push-Pull F 4 POS Solder ST Cable Mount 4 Terminal 1 Port 4WFEMALEPLUGSOLDER Cable socket 4-pin Poles=4, HR10A-7P-4S(73), Hirose |
| Category |
商业参数
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 150VAC | 极数 | 4 |
| 最大额定电流 | 2A | 额定电流 - 设备输入口 | 2 |
机械参数
| 直径 | 11.5 mm | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 7 |
| 方向 | Keyed | 外壳样式 | Plug |
| 端接方式 | Solder | 触点形式 | 4Signal |
| 安装类型 | Free Hanging (In-Line) | 外壳镀层 | Nickel |
| 电缆端类型 | 5 mm | 连接器类型 | Plug, Female Sockets |
| 接触镀层 | Silver | 紧固类型 | Push-Pull |
| 安装样式 | Cable | 连接器用途 | Push-Pull |
| 锁定特性 | Push-Pull | 触头材料 | Beryllium, Phosphor Bronze |
| 壳体材料 | Metal | 总长度 | 35 mm |
| 端接样式 | Solder | 第一触头极性 | Female |
| 触点数 | 4 | 位数 | 4 |
| 外壳尺寸-插件 | 7 | 第一连接器极性 | Female |
| 外壳材料及表面处理 | Brass and Zinc, Nickel Plated | ||
产品信息
| 类型 | Push-Pull | 设计类型 | Cable socket, straight |
| 连接器性别 | Male | 系列 | HR10 |
| 已删除 | Compliant | 产品特性 | Cable Clamp |
| 主要用途 | Cable Clamp | 产品子类型 | Connectors |
| 射频系列/标准 | HR10A | 输出配置 | Free Hanging (In-Line) |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
