点击放大查看

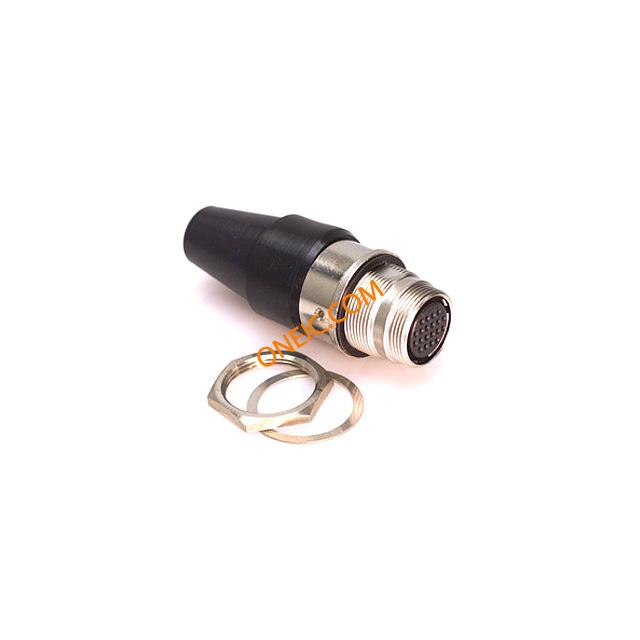

HR22-12TJD-20S(73)
| Manufacturer | |
| Description | Standard Circular Connector JACK 20P FEM SOLDER CONN JACK 20POS FEMALE SOLDER Hirose HR22 系列 20路 电缆安装 直向 连接器 插座 , 母触点, 螺丝锁接合 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 10 | 工厂包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 100VAC | 连接器阻抗 | 标准 |
| 最大额定电流 | 2A | ||
机械参数
| 外形尺寸(长x宽) | 12 | 包装方式 | Bulk |
| 外壳尺寸 | 12 | 方向 | 直 |
| 外壳样式 | Receptacle | 端接方式 | Solder Cup |
| 触头类型 | 母座 | 安装类型 | Free Hanging (In-Line); Panel Mount, Bulkhead - Front Side Nut |
| 连接器类型 | Jack, Female Sockets | 接触镀层 | Silver |
| 紧固类型 | Threaded | 安装样式 | Wire |
| 触头材料 | 磷铜 | 壳体材料 | 聚碳酸酯 (PBT) |
| 端接排数 | 焊接 | 端接样式 | Crimp |
| 第一触头极性 | Socket (Female) | 触点数 | 20 |
| 位数 | 20 | 外壳尺寸-插件 | 12 |
| 外壳材料及表面处理 | Brass and Zinc, Nickel Plated | ||
产品信息
| 系列 | HR22 | 产品子类型 | Connectors |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
Documents & Media
PDF Document
PDF Document
