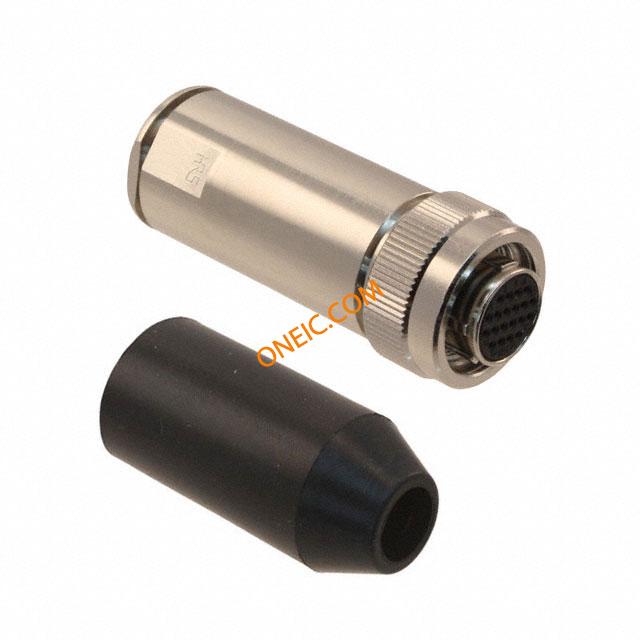

HR22-12WTPA-20S(73)

Manufacturer	Hirose Electric Co., Ltd.
Description	Standard Circular Connector 20P F STRT PLUG SODR SCREW LK WATERPROOF CONN PLUG 20POS FEMALE SLDR Connector,plug,female,size 12,20 way Conn Circular SKT 20 POS Solder ST Cable Mount 20 Terminal 1 Port Hirose HR22 系列 20路电缆安装直向连接器插头 , 母触点, 螺丝锁接合
Category	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

标准包装数量

工厂包装数量

合规参数

RoHS

Compliant

抗辐射加固

电气参数

额定电压

100VAC

最大额定电流

机械参数

深度	Not Required mm	高度	Not Required mm
外形尺寸(长x宽)	12mm	直径	21 mm
包装方式	Bulk	出线方向	No
外壳尺寸	12mm	方向	直
端接方式	Solder Cup	触点形式	20Signal
触头类型	母座	安装类型	Free Hanging (In-Line)
外壳镀层	Nickel	连接器类型	Plug, Female Sockets
接触镀层	Silver	紧固类型	Threaded
安装样式	Cable	连接器用途	Screw Lock
触头材料	Beryllium Copper/Phosphor Bronze	壳体材料	Brass, Zinc Alloy
总长度	62 mm	端接排数	焊接
第一触头极性	Female	触点数	20
位数	20	外壳尺寸-插件	12
外壳材料及表面处理	Brass and Zinc, Nickel Plated

产品信息

类型	Circular	连接器性别	Male
系列	HR22	已删除	Compliant
射频系列/标准	HR22	输出配置	Free Hanging (In-Line)

环境参数

防护等级

Waterproof

工作温度

-25°C ~ 85°C

Documents & Media

PDF Document

HR22 Series

PDF Document

e12200047.pdf
