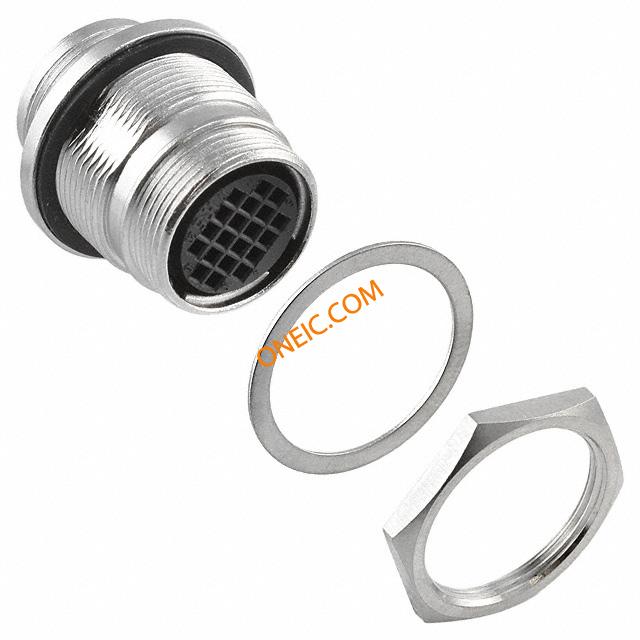

HR22-12WTRA-20SC(73)
| Manufacturer | |
| Description | Standard Circular Connector 20P F STRT RECP CRMP SCREW LK WATERPROOF CONN CIRCULAR SKT 20POS CRIMP Connector,receptacle,female,size 12,20w Hirose HR22 系列 20路 面板安装 直向 连接器 插座 , 母触点, 螺丝锁接合 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 100 V ac | 最大额定电流 | 2A |
机械参数
| 外形尺寸(长x宽) | 12mm | 包装方式 | Bulk |
| 外壳尺寸 | 12mm | 方向 | 直 |
| 外壳样式 | Receptacle | 端接方式 | Crimp |
| 触头类型 | Crimp | 安装类型 | Panel Mount, Bulkhead - Front Side Nut |
| 连接器类型 | Receptacle for Female Contacts | 接触镀层 | Silver |
| 紧固类型 | Threaded | 安装样式 | Panel |
| 连接器用途 | Screw Lock | 触头材料 | Beryllium Copper/Phosphor Bronze |
| 壳体材料 | Brass, Zinc Alloy | 端接排数 | 压接 |
| 端接样式 | Crimp | 第一触头极性 | Female |
| 触点数 | 20 | 位数 | 20 |
| 外壳尺寸-插件 | 12 | 外壳材料及表面处理 | Brass and Zinc, Nickel Plated |
产品信息
| 备注 | Contacts Not Provided | 连接器性别 | Female |
| 系列 | HR22 | 产品子类型 | Connectors |
环境参数
| 防护等级 | Waterproof | 工作温度 | +85°C |
