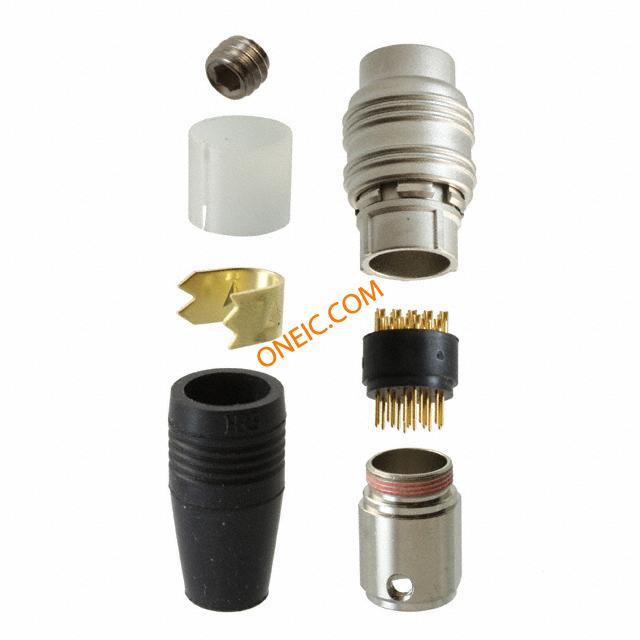

HR25A-9P-20P

Manufacturer	Hirose Electric Co., Ltd.
Description	Circular Push Pull Connectors 20P PLUG SHELL SZ 9 MALE CNTS SOLDER CONN PLUG 20POS MALE CIRCULAR Conn Miniature Push-Pull M 20 POS Solder ST Cable Mount 20 Terminal 1 Port Hirose HR25 系列 20路电缆安装直向连接器插头 , 公触点, 推挽式接合
Category	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

产品类别	Circular Push Pull Connectors	标准包装数量	20
工厂包装数量	1

合规参数

RoHS

RoHS Compliant

抗辐射加固

电气参数

额定电压	30VAC/DC	连接器阻抗	微型
最大额定电流	1A

机械参数

直径	13 mm	包装方式	Bulk
出线方向	No	外壳尺寸	9
导线线规	30	方向	直
外壳样式	Plug	端接方式	Solder
触点形式	20Signal	触头类型	公插
安装类型	Free Hanging (In-Line)	外壳镀层	Nickel
连接器类型	Plug, Male Pins	接触镀层	Gold
紧固类型	Push-Pull	安装样式	Cable
外壳材料（壳体）	Metal	触头材料	Phosphor Bronze
总长度	43.8 mm	端接排数	焊接
端接样式	Solder	第一触头极性	Pin (Male)
触点数	20	位数	20
外壳尺寸-插件	9	外壳材料及表面处理	Zinc, Nickel Plated

产品信息

类型	Miniature Push-Pull	连接器性别	PL
系列	HR25A	已删除	Compliant
产品子类型	Connectors	输出配置	Free Hanging (In-Line)

环境参数

工作温度

-25°C ~ 85°C

Documents & Media

PDF Document

HR25A Series

PDF Document

e12506002.pdf
