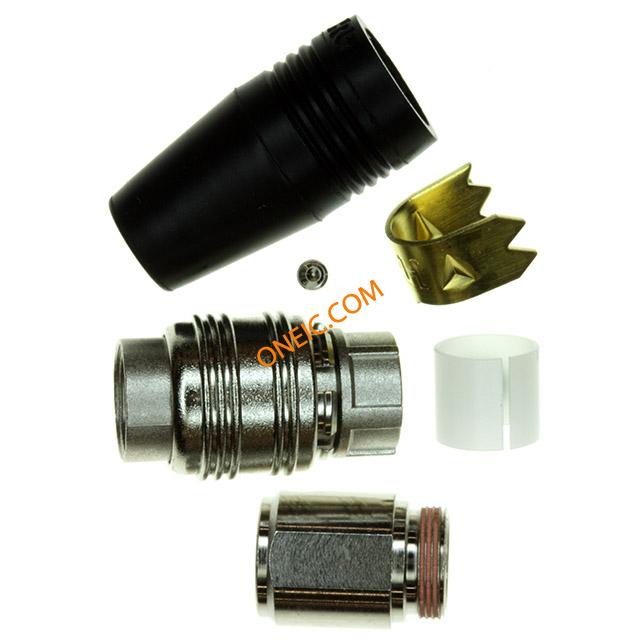

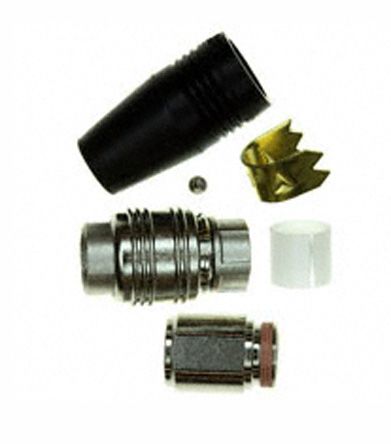

HR25A-9P-20S
| Manufacturer | |
| Description | Circular Push Pull Connectors 20P PLUG SHELL SZ 9 FEMALE CNTS SOLDER CONN PLUG 20POS FEMALE CIRCULAR Conn Miniature Push-Pull F 20 POS Solder ST Cable Mount 20 Terminal 1 Port Hirose HR25 系列 20路 电缆安装 直向 连接器 插头 , 母触点, 推挽式接合 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 30VAC/DC | 连接器阻抗 | 微型 |
| 最大额定电流 | 1A | ||
机械参数
| 直径 | 13 mm | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 9 |
| 导线线规 | 30 | 方向 | 直 |
| 外壳样式 | Plug | 端接方式 | Solder |
| 触点形式 | 20Signal | 触头类型 | 母座 |
| 安装类型 | Free Hanging (In-Line) | 外壳镀层 | Nickel |
| 连接器类型 | Plug, Female Sockets | 接触镀层 | Gold |
| 紧固类型 | Push-Pull | 安装样式 | Cable |
| 外壳材料（壳体） | Metal | 触头材料 | Phosphor Bronze |
| 总长度 | 43.8 mm | 端接排数 | 焊接 |
| 端接样式 | Solder | 第一触头极性 | Socket (Female) |
| 触点数 | 20 | 位数 | 20 |
| 外壳尺寸-插件 | 9 | 外壳材料及表面处理 | Zinc, Nickel Plated |
产品信息
| 类型 | Miniature Push-Pull | 连接器性别 | PL |
| 系列 | HR25A | 已删除 | Compliant |
| 产品子类型 | Connectors | 输出配置 | Free Hanging (In-Line) |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
