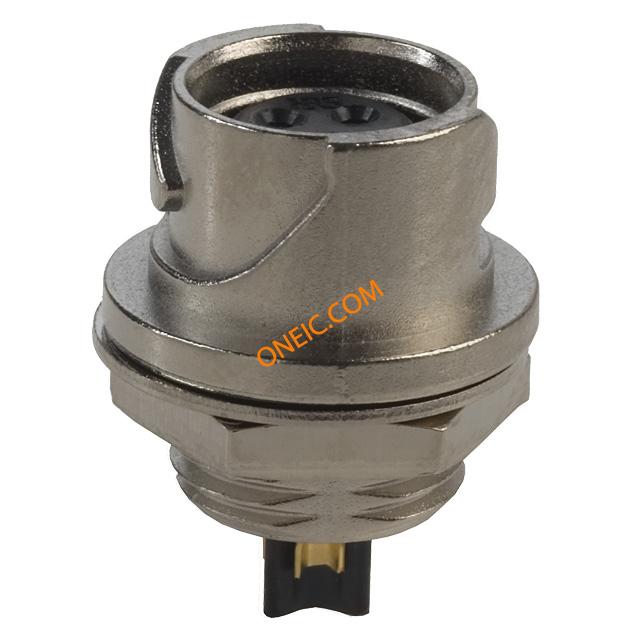

LF07WBR-3S
| Manufacturer | |
| Description | Standard Circular Connector 3P RECP SHELL SZ 7 FEM AU TERM IP67 CONN RCPT WATERPROOF 3POS FEMALE 3 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Female Contacts Conn Miniature Waterproof Shielded Connector F 3 POS Solder Cup ST Panel Mount 3 Terminal 1 Port 3posFemaleReceptacle Hirose LF 系列 3路 面板安装 直向 连接器 插座 , 母触点, 卡口式接合 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Standard Circular Connector | 标准包装数量 | 50 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Not Applicable | 抗辐射加固 | No |
电气参数
| 额定电压 | 125VAC, 175VDC | 连接器阻抗 | 微型 |
| 最大额定电流 | 5A | 连接器类型 - 电压输入 | Miniature |
机械参数
| 外形尺寸(长x宽) | 7 | 直径 | 13 mm |
| 包装方式 | Bulk | 出线方向 | No |
| 外壳尺寸 | 7 | 方向 | Keyed |
| 外壳样式 | Receptacle | 端接方式 | Solder |
| 触点形式 | 3Signal | 触头类型 | 母座 |
| 安装类型 | Panel Mount, Bulkhead - Rear Side Nut | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 安装样式 | Free Hanging |
| 触头材料 | Copper Alloy | 总长度 | 15.15 mm |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 第一触头极性 | Female | 触点数 | 3 |
| 位数 | 3 | 外壳尺寸-插件 | 7 |
| 外壳材料及表面处理 | Zinc, Nickel Plated | ||
产品信息
| 连接器性别 | Female | 系列 | LF |
| 已删除 | Compliant | 产品特性 | Shielded |
| 主要用途 | Shielded | 产品子类型 | Connectors |
| 输出配置 | Panel Mount, Bulkhead - Rear Side Nut | ||
环境参数
| 防护等级 | IP68 - Dust Tight, Waterproof | 工作温度 | -25°C ~ 85°C |
