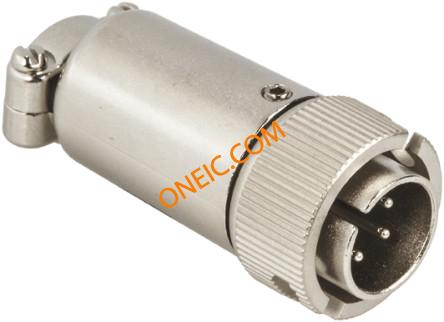

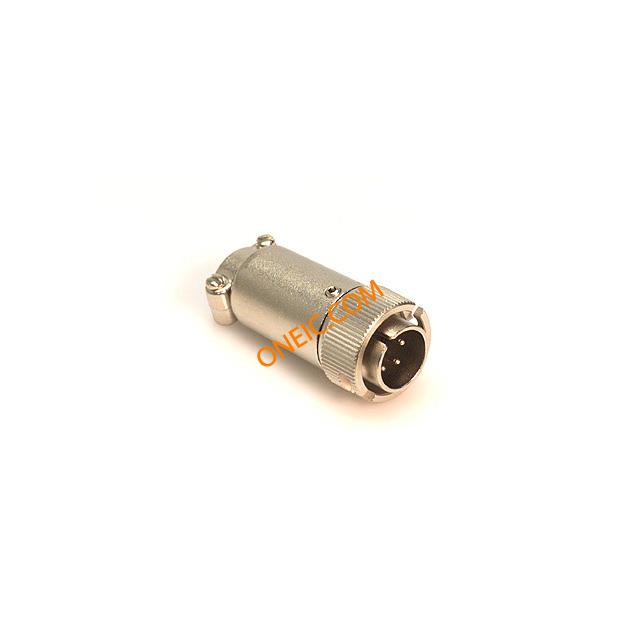

RM12BPE-5PH(71)

Manufacturer	Hirose Electric Co., Ltd.
Description	Standard Circular Connector Bayonet M 5 POS ST Cbl Mount 5Terminal CONN PLUG 5POS W/PIN INSERT Connector,Circular,size 12,plug,5w,pin Conn Bayonet M 5 POS Solder ST Cable Mount 5 Terminal 1 Port Hirose RM 系列 5路电缆安装直向连接器插头 , 公触点, 卡口式接合
Category	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

产品类别

Standard Circular Connector

标准包装数量

合规参数

RoHS

Compliant

抗辐射加固

电气参数

额定电压	350VAC	连接器阻抗	微型
最大额定电流	5A	连接器类型 - 电压输入	Miniature

机械参数

外形尺寸(长x宽)	12mm	直径	18 mm
包装方式	Bulk	出线方向	No
外壳尺寸	12mm	方向	Keyed
外壳样式	Plug	端接方式	Solder
触点形式	5Signal	触头类型	公插
安装类型	Free Hanging (In-Line)	外壳镀层	Nickel
连接器类型	Plug, Male Pins	接触镀层	Silver
紧固类型	Bayonet Lock	安装样式	Cable
连接器用途	Bayonet	触头材料	Copper Alloy
壳体材料	Brass, Zinc Alloy	总长度	41 mm
端接排数	焊接	端接样式	Solder
第一触头极性	Male	触点数	5
位数	5	外壳尺寸-插件	12
外壳材料及表面处理	Brass and Zinc, Nickel Plated

产品信息

类型	Bayonet	连接器性别	Male
系列	RM	已删除	Compliant
产品子类型	Connectors	射频系列/标准	RM

环境参数

工作温度

-25°C ~ 85°C

Documents & Media

PDF Document

RM Series

PDF Document

e10908294.pdf

相关型号

RM12BRB-5S

Hirose Connector

Standard Circular Connector Bayonet F 5 POS Sold Cup ST Panel Moun CONN RECEPT 5POS SOCKET SILVER Conn Bayonet F 5 POS Solder Cup ST Flange Mount 5 Terminal 1 Port

¥28.4648

详情

RM12BRD-5S(71)

Hirose Connector

Standard Circular Connector RM 12 REC. 5P W/SOC RM 12 REC. 5 POS. W/SOCKET Connector,size 12,receptacle,5w,socket Hirose RM 系列 5路面板安装直向连接器插座 , 母触点, 卡口式接合

¥34.9180

详情

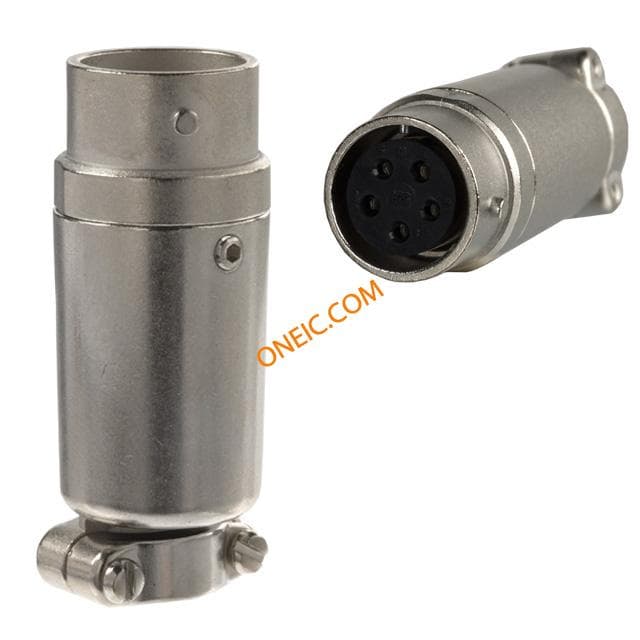

RM12BJB-5S(07)
