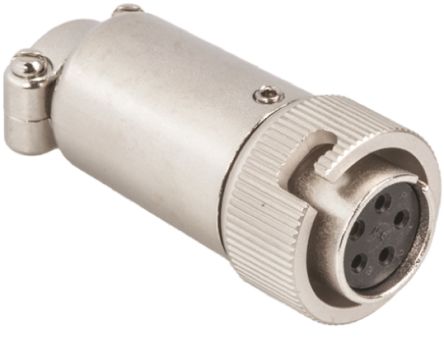

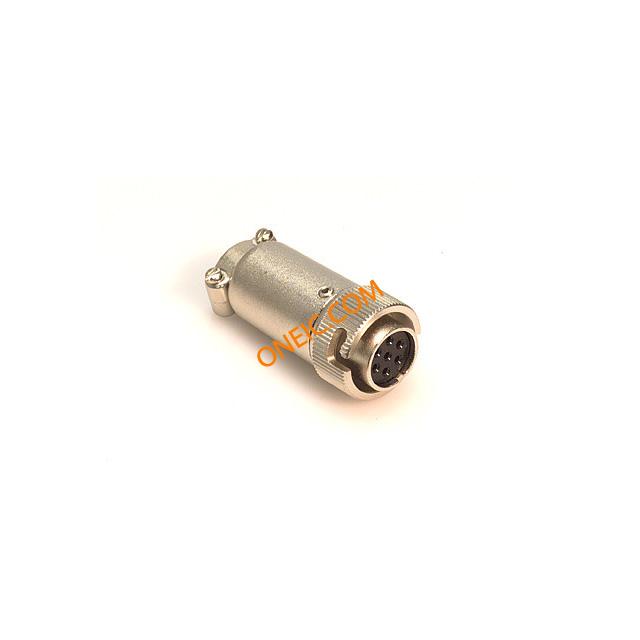

RM12BPE-7S(71)
| Manufacturer | |
| Description | Standard Circular Connector PLUG 7P W/SOC INSERT CONN PLUG 7POS W/SOCKET INSERT Conn Bayonet F 7 POS Solder ST Cable Mount 7 Terminal 1 Port Hirose RM 系列 7路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 350VAC | 连接器阻抗 | 微型 |
| 最大额定电流 | 5A | ||
机械参数
| 外形尺寸(长x宽) | 12 | 直径 | 18 mm |
| 包装方式 | Bulk | 出线方向 | No |
| 外壳尺寸 | 12 | 方向 | Keyed |
| 外壳样式 | Plug | 端接方式 | Solder |
| 触点形式 | 7Signal | 触头类型 | 母座 |
| 安装类型 | Free Hanging (In-Line) | 外壳镀层 | Nickel |
| 连接器类型 | Plug, Female Sockets | 接触镀层 | Silver |
| 紧固类型 | Bayonet Lock | 安装样式 | Free Hanging |
| 外壳材料（壳体） | Metal | 触头材料 | Copper Alloy |
| 壳体材料 | 黄铜，锌合金 | 总长度 | 41 mm |
| 端接排数 | 钳制 | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 触点数 | 7 |
| 位数 | 7 | 外壳尺寸-插件 | 12 |
| 外壳材料及表面处理 | Brass and Zinc, Nickel Plated | ||
产品信息
| 类型 | Bayonet | 连接器性别 | PL |
| 系列 | RM | 已删除 | Compliant |
| 产品子类型 | Connectors | 射频系列/标准 | RM |
| 输出配置 | Free Hanging (In-Line) | ||
环境参数
| 防护等级 | IP 67 | 工作温度 | -25°C ~ 85°C |
Documents & Media
PDF Document
PDF Document
相关型号
.jpg&w=3840&q=75)

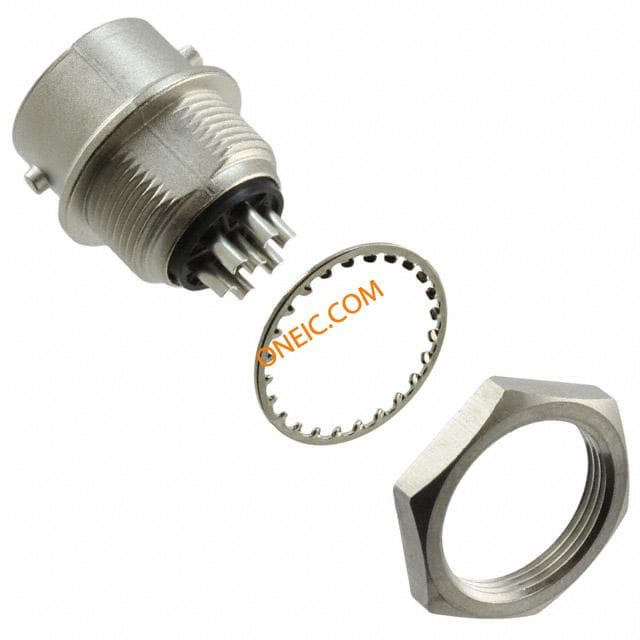

RM12BRD-7PH(71)
