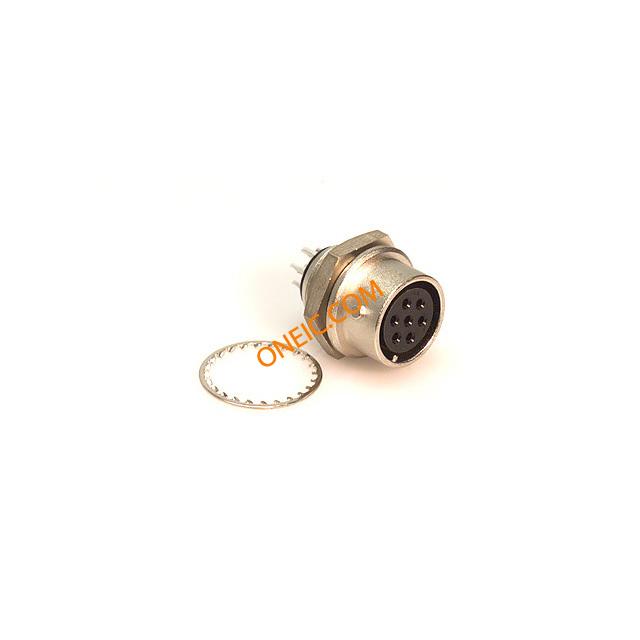

RM12BRD-7S(71)
| Manufacturer | |
| Description | Standard Circular Connector RM 12 REC. 7P W/SOC RM 12 REC. 7 POS. W/SOCKET Conn Bayonet F 7 POS Solder Cup ST Jam Nut 7 Terminal 1 Port |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 350VAC | 最大额定电流 | 5A |
机械参数
| 深度 | 17 mm | 高度 | 19.6 mm |
| 包装方式 | Bulk | 出线方向 | No |
| 外壳尺寸 | 12 | 方向 | Keyed |
| 外壳样式 | Receptacle | 端接方式 | Solder Cup |
| 触点形式 | 7Signal | 安装类型 | Panel Mount, Bulkhead - Rear Side Nut |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Silver | 紧固类型 | Bayonet Lock |
| 安装样式 | Panel | 触头材料 | Copper Alloy |
| 总长度 | 21.6 mm | 端接样式 | Solder Cup |
| 第一触头极性 | Socket (Female) | 触点数 | 7 |
| 位数 | 7 | 外壳尺寸-插件 | 12 |
| 外壳材料及表面处理 | Brass and Zinc, Nickel Plated | ||
产品信息
| 类型 | Bayonet | 连接器性别 | RCP |
| 系列 | RM | 已删除 | Compliant |
| 产品子类型 | Connectors | 射频系列/标准 | RM |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
