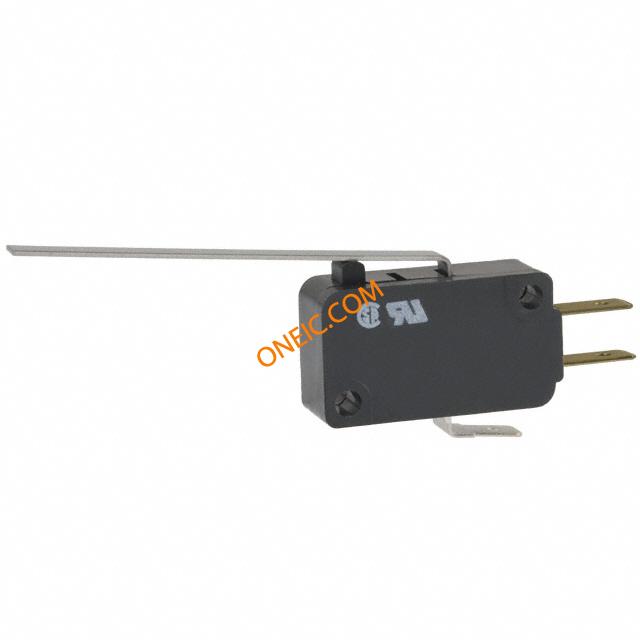

V7-1C17D8-048
| Manufacturer | |
| Description | Basic / Snap Action Switches 15 A @ 277 VAC Strght Lever Actutor Switch Snap Action N.O./N.C. SPDT Straight Lever Quick Connect 15A 277VAC 0.44N Screw Mount MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Basic Switches, MICRO SWITCH™ Standard Precision Switches SW LEVER SPDT 15A SILVER QC 125V Switch; Miniature; Basic; Straight Lever 2.34 Inches; 15.1 Amps; 277 VAC Switch Snap Action N.O./N.C. SPDT Straight Lever Quick Connect 15A 277VAC 0.44N Screw Mount Potential Applications:AppliancesVending machinesTiming devicesOffice equipmentComputer/business equipmentTest instrumentsMedical/dental equipmentCommunications equipmentHVAC equipmentManually operated devicesValvesGaming equipmentPressure switches Switch,Miniature,Basic,StraightLever2.34Inches,15.1Amps,277VAC V7 Series Miniature Basic Switch, Single Pole Double Throw Circuitry, 15 A at 277 Vac, Straight Lever Actuator, 0,44 N [1.6 oz] Maximum Operating Force, Silver Contacts, Quick Connect Termination |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Microswitch | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified | ||
电气参数
| 电路 | SPDT | 额定电压 | 277 V |
| 极数 | 1 | 开关功能 | On-Mom |
| 额定交流电压 | 277V VAC | 差动行程 | * |
| 最大额定电流 | 15.1 A | 最小输入电压 | 277 |
| 开关功能/额定值 | N.O./N.C. | ||
机械参数
| 深度 | 10.2 mm | 高度 | 15.9 mm |
| 包装方式 | * | 预行程 | * |
| 超行程 | * | 本体表面处理 | Miniature |
| 端接方式 | QCTabs | 触点形式 | SPDT |
| 致动器类型 | Lever | 安装类型 | Screw Mount |
| 释放力 | * | 端子类型 | Quick Connect |
| 安装样式 | Screw | 操作力 | 0.44 N |
| 触头材料 | Silver | 总长度 | 28.8 mm |
| 端接样式 | Quick Connect | 按钮样式/尺寸 | Straight Lever |
| 位数 | 2 | 安装孔直径 | 0.114" |
| 开关驱动电平 | SPDT | 外壳与棱镜材料 | N/A/Polychlorinated Terphenyl Pol... |
产品信息
| 类型 | Standard | 系列 | AC |
| 产品特性 | * | 制造商全称 | V7Series |
| 电气寿命 | * | 工作高度 | * |
环境参数
| 机械寿命 | * | 防护等级 | * |
| 工作温度 | * | 结工作温度 | 82C |
