03R-JWPF-VSLE-S

Manufacturer	JST Mfg. Co., Ltd.
Description	CONN HOUSING RCPT JWPF 3POS 2MM HOUSING, 3POS 2MM, RECEPTACLE WATERPROOF JST JWPF 系列 1 行 2mm 节距 3 路直公电缆安装 PCB 连接器外壳
Category	连接器解决方案矩形连接器电源混合矩形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

电气参数

额定电压	100 V ac/dc	最大额定电流	3A
连接器类型 - 电压输入	Crimp

机械参数

颜色	Natural	深度	16.5mm
间距	0.079" (2.00mm)	宽度	5.5mm
长度	8.7mm	包装方式	Bulk
方向	直	触点形式	Female Socket
触头类型	Female Socket	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	紧固类型	Latch Lock
排数	1	壳体材料	PBT
触点数	3	接触件端接	Crimp
位数	3

产品信息

备注	Contacts Not Provided	连接器性别	Female
系列	JWPF	产品特性	JIS C 0920 Grade Level 7
主要用途	JIS C 0920 Grade Level 7	输出配置	Free Hanging (In-Line)
适用产品/相关产品	JWPF 系列插座连接器

环境参数

工作温度

+85°C

Documents & Media

PDF Document

03R-JWPF-VSLE-S

相关型号

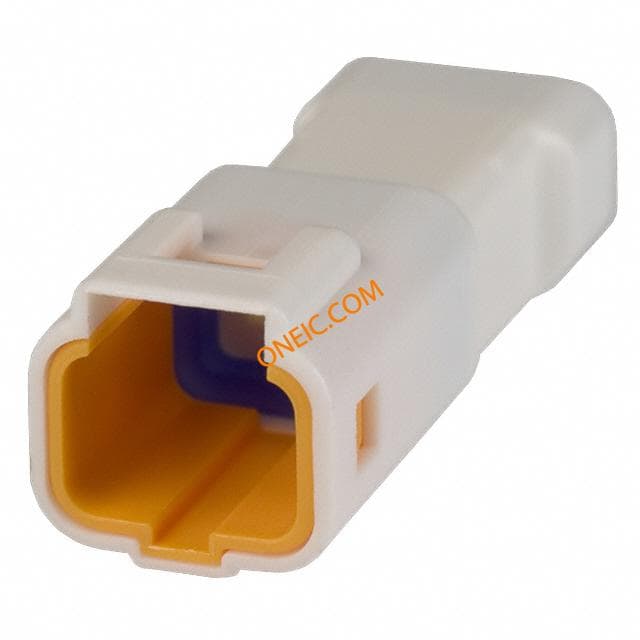

03T-JWPF-VSLE-S

JST Sales America Inc

CONN HOUSING TAB JWPF 3POS 2MM HOUSING, 3POS 2MM, TAB WATERPROOF JWPF Series 3 Position 2 mm Pitch Male pin Plug Housing JST JWPF 系列 1 行 2mm 节距 3 路直母电缆安装 PCB 连接器外壳

¥5.2176

详情

SWPR-001T-P025

JST Sales America Inc

CONN TERM RCPT 22-26AWG JWPF 2MM RECEPTACLE CRIMP TERMINAL, JWPF 22-26AWG JST SWPR 系列母压接接线端子, 压接, 镀锡触点

¥0.1768

详情

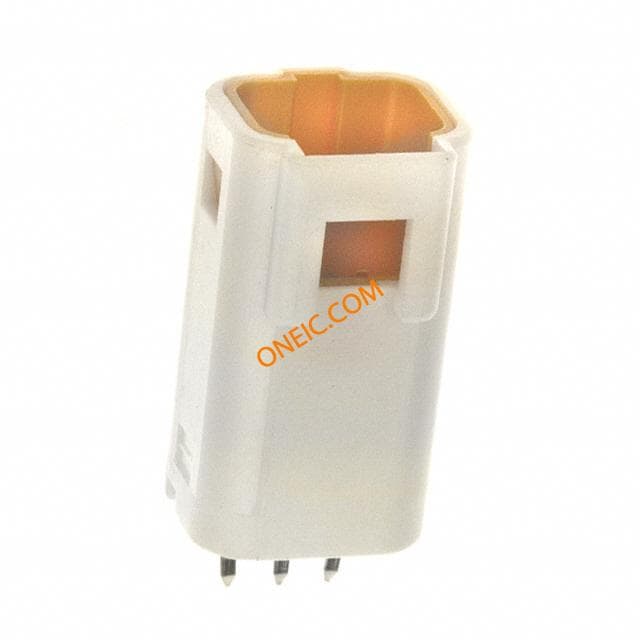

B03B-JWPF-SK-R(LF)(SN)
