EHR-3

Manufacturer	JST Mfg. Co., Ltd.
Description	CONN HOUSING EH 3POS 2.5MM CRIMP 3 way crimp socket housing,2.5mm pitch Conn Housing 3 POS 2.5mm Crimp ST Cable Mount Bag Plug; wire-board; female; PIN:3; w/o terminals; 2.5mm; for cable Crimp housing Pitch2.5 mm Poles 3 Single row / Free hanging/cable mount EH, EHR-3, JST JST EH 系列 2.5mm 节距 3 路直电缆安装 PCB 壳体
Category	光电子学分立LED指示灯硬件/配件

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250V	极数	3
接触电阻	10 mOhm	最大额定电流	3 A
绝缘电阻	1000 MOhm	最小供电电压	250VDC/250VAC
连接器类型 - 电压输入	w/o terminals

机械参数

颜色	Natural	深度	7.1mm
间距	0.098" (2.50mm)	宽度	3.8mm
高度	3.8 mm	长度	9.5mm
重量	0.12 g	包装方式	Bulk
方向	直	触头类型	Female Socket
柱间距	2.5mm	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
安装样式	for cable	排数	1
连接器样式	Single row	壳体材料	Nylon
总长度	9.5 mm	包装数量	1000
连接器 - 电缆	plug	连接器颜色	white
触点数	3	接触件端接	Crimp
位数	3	第一连接器极性	Female
线规或范围 - AWG	32...22 AWG	第一连接器安装特征	1x3

产品信息

SPG	1000	备注	Contacts Not Provided
类型	Housing	系列	EH
适配器系列	EH	单元数量	1
连接方式	Wire-Board	适用产品/相关产品	Disconnectable Crimp Connector

环境参数

工作温度

-25C to 85C

Documents & Media

PDF Document

EH Connector (RoHS)

相关型号

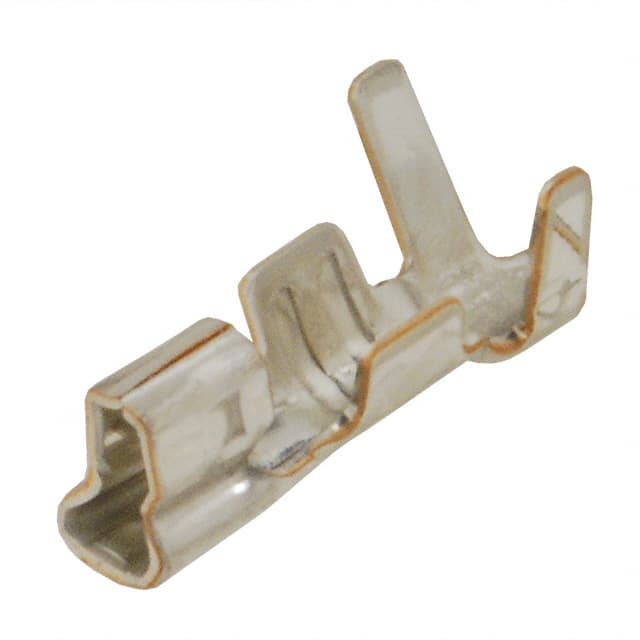

SEH-001T-P0.6

JST Sales America Inc

CONN TERM CRIMP EH 22-30AWG SEH-001T-P0.6 Contact; female; 22÷30AWG; EH; crimped; 2.5mm Crimp contact Female 30...22 AWG, SEH-001T-P0.6, JST JST EH 系列母压接接线端子, 压接, 镀锡触点

¥0.0336

详情

暂无图片

SEH-001T-P0.6L

JST Sales America Inc

CONN TERM CRIMP EH 22-26AWG

¥0.0343

详情

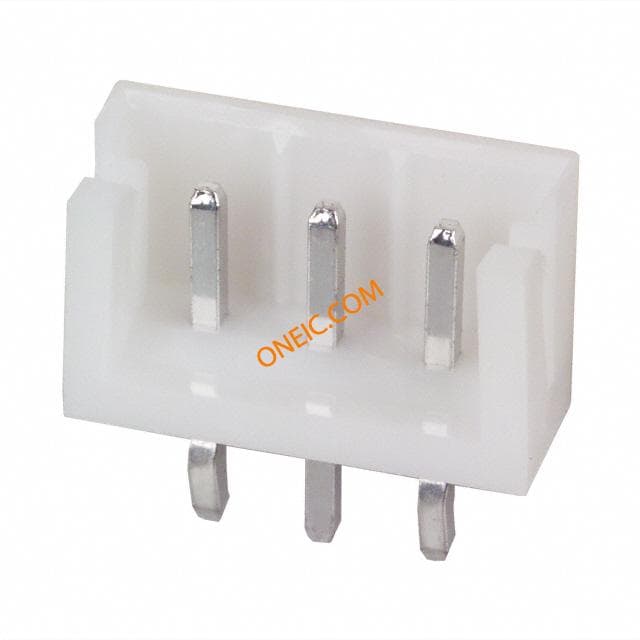

B3B-EH-A(LF)(SN)

JST Sales America Inc

CONN HEADER EH TOP 3POS 2.5MM JST EH Series 2.5mm Pitch 3 Way 1 Row Straight PCB Header, Solder Termination, 3A PCB pin header Pitch2.5 mm Poles 3 Single row / straight / with shroud EH, B3B-EH-A (LF)(SN), JST JST EH 系列 2.5mm节距 3路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔

¥0.4508

详情

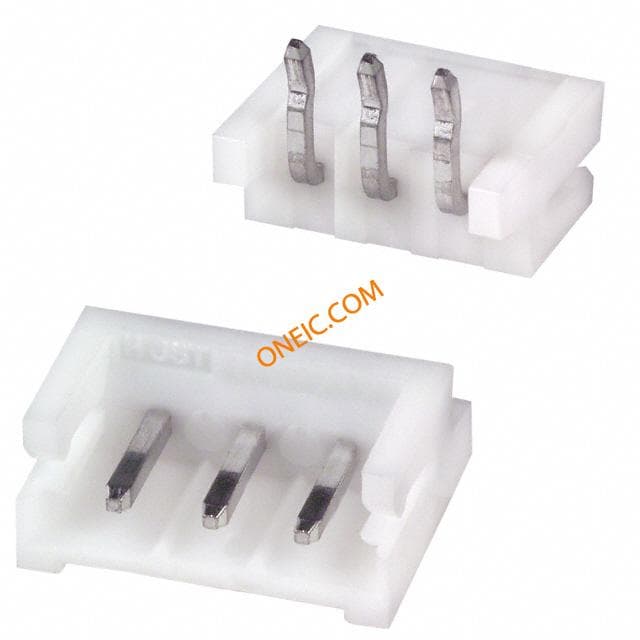

S3B-EH(LF)(SN)
