PAP-04V-S

Manufacturer	JST Mfg. Co., Ltd.
Description	CONN HOUSING PA 4POS 2MM WHITE 4 way socket housing PA 2.0 Plug; wire-board; female; PIN:4; w/o terminals; 2mm; for cable; PA Crimp housing Pitch2 mm Poles 4 Single row / Free hanging/cable mount PA, PAP-04V-S, JST JST Polyamide 系列 2mm 节距 4 路直电缆安装 PCB 壳体
Category	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

5,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250	极数	4
接触电阻	10 mOhm	最大额定电流	3A
绝缘电阻	1000 MOhm	连接器类型 - 电压输入	w/o terminals

机械参数

颜色	Natural	深度	8mm
间距	0.079" (2.00mm)	宽度	5.8mm
长度	10mm	重量	0.2 g
包装方式	Bulk	方向	直
触头类型	Female Socket	柱间距	2mm
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
紧固类型	Latch Lock	安装样式	for cable
排数	1	连接器样式	Single row
锁定特性	lock	壳体材料	Nylon
包装数量	1	连接器 - 电缆	plug
连接器颜色	white	触点数	4
接触件端接	Crimp	位数	4
第一连接器极性	Female	线规或范围 - AWG	28...22 AWG
第一连接器安装特征	1x4

产品信息

SPG	1	备注	Contacts Not Provided
类型	Female housing	系列	PA
适配器系列	PA	单元数量	1
连接方式	Wire-Board	适用产品/相关产品	Crimp Connector

环境参数

工作温度

-25...+85 °C

Documents & Media

PDF Document

PA Series

相关型号

PALR-04VF

JST Sales America Inc

CONN HOUSING PAL 4POS 2MM WHITE

¥0.4502

详情

PALR-04V

JST Sales America Inc

CONN HOUSING PAL 4POS 2MM WHITE

¥0.3661

详情

SPHD-001T-P0.5

JST Sales America Inc

CONN TERM PHD CRIMP 22-26AWG TIN PHD contact 26 to 22 awg Crimp contact Female 26...22 AWG, SPHD-001T-P0.5, JST JST PHD 系列母压接接线端子, 压接, 镀锡触点

¥0.2034

详情

SPHD-002T-P0.5

JST Sales America Inc

CONN TERM PHD CRIMP 24-28AWG TIN PHD contact 28 to 24 awg Contact; female; 0.08÷0.21mm2; 24÷28AWG; PHD; tinned; crimped; 3A JST PHD 系列母压接接线端子, 压接, 镀锡触点

¥0.1448

详情

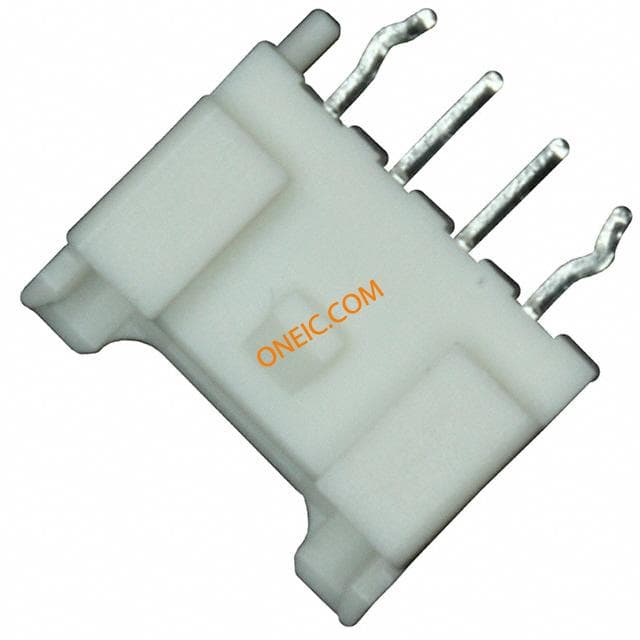

B04B-PASK-1(LF)(SN)

JST Sales America Inc

CONN HEADER PA 4POS TOP W/BOSS JST PA Series 2mm Pitch 4 Way 1 Row Straight PCB Header, Solder Termination, 3A PCB pin header Pitch2 mm Poles 4 Single row / straight / with shroud / with a boss PA, B04B-PASK-1 (LF)(SN), JST JST Polyamide 系列 2mm节距 4路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔

¥0.4556

详情

B04B-PASK(LF)(SN)

JST Sales America Inc

CONN HEADER PA 4POS TOP 2MM TIN

¥0.7344

详情

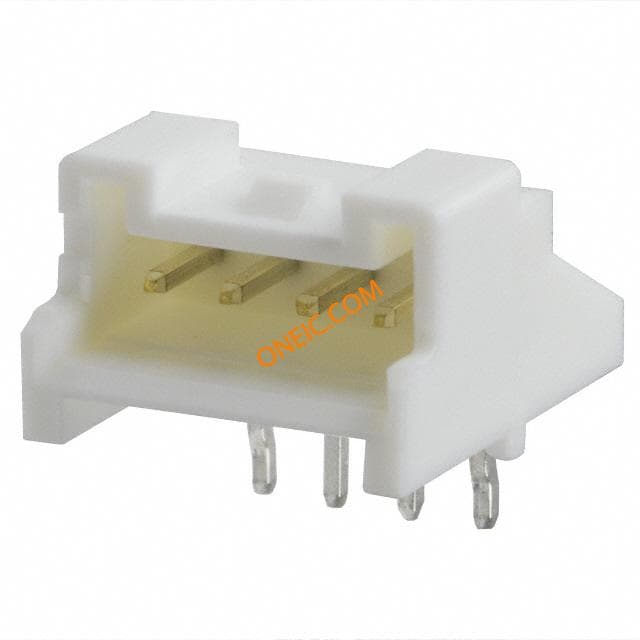

S04B-PASK-2(LF)(SN)
