点击放大查看

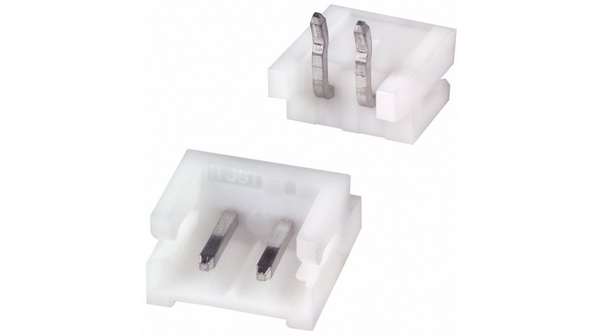

S2B-EH(LF)(SN)
| Manufacturer | |
| Description | CONN HEADER EH SIDE 2POS 2.5MM JST EH Series 2.5mm Pitch 2 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Conn Shrouded Header HDR 2 POS 2.5mm Solder RA Thru-Hole Box PCB pin header Pitch2.5 mm Poles 2 Single row / 90° / with shroud EH, S2B-EH (LF)(SN), JST JST EH 系列 2.5mm节距 2路 (1排) 直角 PCB 针座, 焊接端接, 3A , 通孔 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1,000 | ||
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 250 V ac/dc | 极数 | 2 |
| 接触电阻 | 20 mohm | 最大额定电流 | 3A |
| 绝缘电阻 | 1000 MOhm | 最小供电电压 | 250VDC/250VAC |
机械参数
| 颜色 | White | 深度 | 8.2 mm |
| 间距 | 0.098" (2.50mm) | 高度 | 4.2 mm |
| 包装方式 | Bulk | 方向 | 直角 |
| 端接方式 | Press-Fit | 触头类型 | Male Pin |
| 外壳颜色 | White | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 紧固类型 | Latch Lock | 安装样式 | Through Hole |
| 排数 | 1 | 连接器样式 | Single row |
| 触头材料 | Brass | 壳体材料 | Nylon 66 |
| 总长度 | 7.5 mm | 端接排数 | 焊接 |
| 连接器颜色 | white | 触点数 | 2 |
| 横截面形状 | 32...22 mm² | 位数 | 2 |
| 第一连接器极性 | Male | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | EH | 覆盖范围 | 覆盖 |
| 连接方式 | Wire-Board | 加载位置数 | All |
环境参数
| 工作温度 | -25C to 85C | ||
