4FTH92242
| Manufacturer | |
| Description | IP67 Green/Yellow Tactile Tactile Switch, SP-NO 50 mA @ 24 V dc SWITCH, ILLUMEC, PCB, GREEN/YELLOW MEC IP67 绿色/黄色 按钮 触觉开关 , SP - 常开, 50 mA@ 24 V 直流 |
| Category |
合规参数
| SVHC | :No SVHC (20-Jun-2013) | 海关税号 | 85365080 |
| 材料阻燃等级 | :UL94 | ||
电气参数
| 极数 | :1 | 阴极电流 | :0.5µA |
| 接触电阻 | :30mohm | 最大触点电流 | :50mA |
| 绝缘电阻 | :10Mohm | 开关功能/额定值 | Momentary |
| 触点额定电流 | 50 mA @ 24 V dc | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :24V | ||
机械参数
| 深度 | :12.5mm | 宽度 | :10.3mm |
| 长度 | :10.4mm | 重量 | 0.007 |
| 材料（通用） | :PPS | LED颜色 | :Green / Yellow |
| 引脚间距 | :7.62mm | 柱间距 | :10.16mm |
| 行程范围 | :1mm | 致动器类型 | Tactile |
| 安装类型 | :PCB Through Hole | 端子类型 | Through Hole |
| 执行器颜色 | Green/Yellow | 操作力 | 2.5 N |
| 触头材料 | Gold, Silver | 照明颜色 | :Green, Yellow |
| 按钮样式/尺寸 | :Plunger | 位数 | :10000000 |
| 按钮/帽颜色 | :- | 开关驱动电平 | :Plunger |
| 典型触点布局 | SP-NO | ||
产品信息
| 系列 | :4F | 照明类型 | Yes |
环境参数
| 密封等级 | IP67 | 机械寿命 | 10000000Operations |
| NEMA 机架尺寸 | :IP67 | 开关次数 | :10000000 |
| 工作温度 | +125°C | ||
相关型号

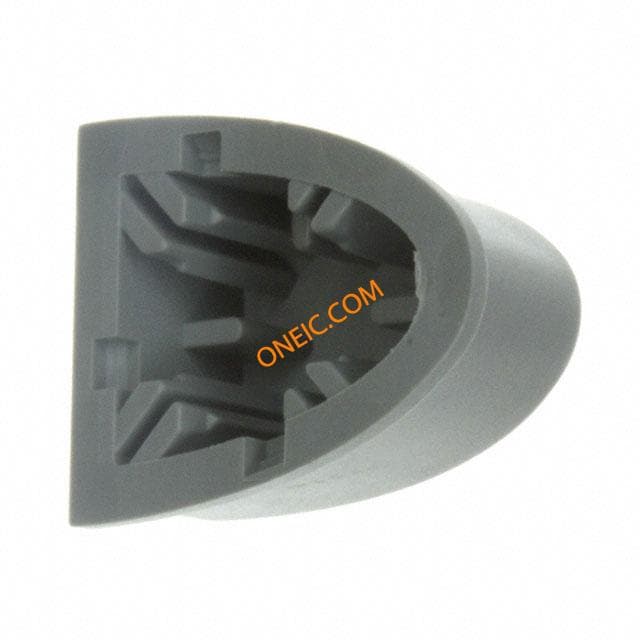

1V03
