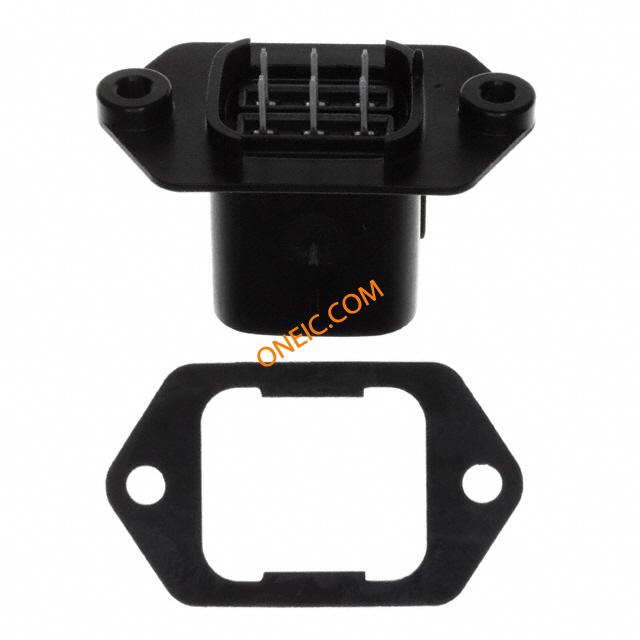

19428-0012
| Manufacturer | |
| Description | Automotive Connectors 6 Ckt Vert. Header low profile CONN HEADER 6POS VERTIAL TIN Molex 19428 Series 5.84mm Pitch 6 Way 2 Row Straight PCB Header, Solder Termination, 18A Molex MX150L 系列 5.84mm节距 6路 (2排) 直 PCB 针座, 焊接端接, 18A , 通孔 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 商标名 | MX150L |
| 零件号别名 | 0194280012 | 产品类别 | Automotive Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 360 |
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 18A |
机械参数
| 颜色 | Black | 间距 | 0.230" (5.84mm) |
| 包装方式 | Tray | 方向 | 直 |
| 排间距 | 0.236" (6.00mm) | 端接方式 | Solder |
| 触点形式 | Male Pin | 触头类型 | Male Pin |
| 引脚间距 | 0.236" (6.00mm) | 安装类型 | Panel Mount; Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 紧固类型 | Locking Ramp | 安装样式 | Through Hole |
| 排数 | 2 | 触头材料 | Copper Alloy |
| 壳体材料 | Polyester | 端接排数 | 焊接 |
| 端接样式 | Solder Pin | 触点数 | 6 |
| 位数 | 6 | 接触镀层厚度 | 100µin (2.54µm) |
| 每排/每行位置数 | All | ||
产品信息
| 类型 | Wire to Board | 系列 | 19428 |
| 覆盖范围 | 覆盖 | 产品特性 | Board Guide |
| CAD图纸 | 3D CAD Model | 主要用途 | Board Guide |
| 基础产品编号 | 19428 | 输出配置 | Panel Mount; Through Hole |
| 加载位置数 | All | ||
环境参数
| 工作温度 | - 40 C to + 125 C | ||
