点击放大查看

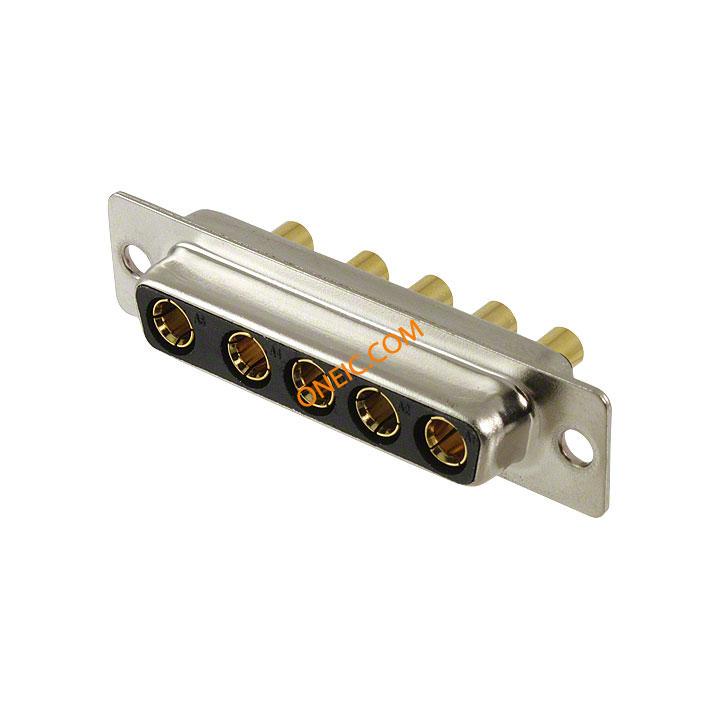

681S5W5203L001
| Manufacturer | |
| Description | CONN FEM 5W5 T/H SLD NKL IP67 D-Sub Mixed Contact Connectors IP67 POWER-D 5w5PWR 40A VERT FEM D-SUB, COMBO, RECEPTACLE, 40AMP, 5WAY |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | POWER-D | 标准包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 最大额定电流 | 40A | ||
机械参数
| 颜色 | Black | 间距 | 6.86 mm |
| 重量 | 0.0166 | 包装方式 | Tray |
| 绝缘类型 | Insulated | 外壳尺寸 | :DB |
| 端接方式 | Solder | 触头类型 | Power |
| 安装类型 | Through Hole | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 法兰特征 | Housing/Shell (Unthreaded) | 排数 | 1 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Sub, Combo |
| 插入角度 | :5W5 | 本体材料 | :Steel |
| 触头材料 | Copper Alloy | 壳体材料 | Polybutylene Terephthalate (PBT) |
| 触点数 | 5 | 接触件端接 | :Solder |
| 绝缘材料 - 类型 | Polybutylene Terephthalate (PBT) | 位数 | 5 (Power) |
| 外壳材料及表面处理 | Steel, Nickel Plated | 典型触点布局 | 5w5 |
| 接触镀层厚度 | Flash | 外壳尺寸，连接器布局 | 3 (DB, B) - 5W5 |
产品信息
| 连接器性别 | Female | 系列 | :681S |
环境参数
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | -55°C ~ 155°C |
