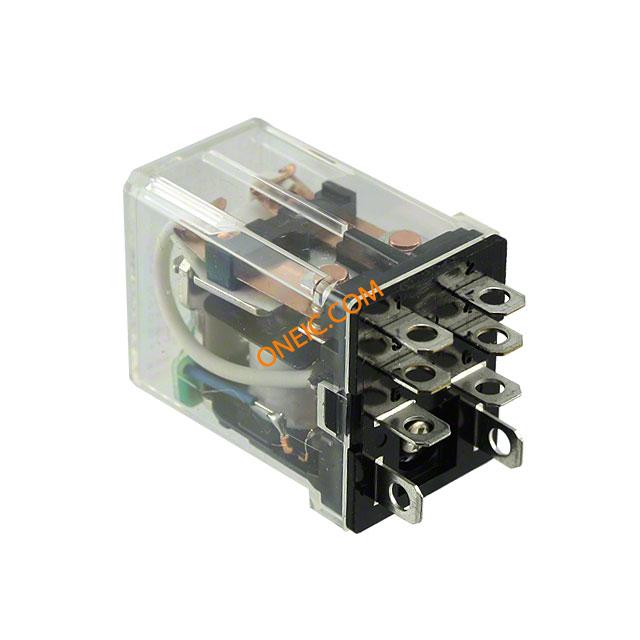

AHK22124
| Manufacturer | |
| Description | General Purpose Relays 2 Form C, 24VDC with LED 24VDC Coil RELAY GEN PURPOSE DPDT 10A 24V Electromechanical Relay DPDT 10A 24VDC 650Ohm Socket General Purpose Relay Coil Voltage: 24 VDC Contact Configuration: 2C DPDT Current: 10 Amps Mounting: Plug-In Operating Function: Single Side Stable |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 255-2631 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 转速 | 20 cpm (at max. rating) | 电流 | 10 Amps |
| 线圈类型 | Single Side Stable | 频率 | 1 Form C: 15A 125V AC, 2 Form C: 10A 125V AC |
| 操作方式 | With LED indication | 线圈功率 | 900 mW |
| 线圈电流 | 37mA | 释放时间 | 25ms |
| 线圈电阻 | 650 Ohms | 额定电压值 | 26.4 VDC |
| 供电电压 | 24 V | 开关电压 | 250VAC, 125VDC - Max |
| 标称电压 | Max. 25 ms | 接触电阻 | 50 mohm |
| Vgs(th)（最大）@ Id | 2.4 VDC | 开关电流 | 100 mA, 5 V DC |
| 击穿电压 | 2,000 Vrms for 1 min. | 触点电压（最大） | 2,000 Vrms for 1 min. |
| 绝缘电阻 | Min. 100 Mohm at 500 V DC | 最小输入电压 | 19.2 VDC |
| 平均正向功率 | 900 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VDC |
| 触点额定电流 | 10A | 直流输入电压（最小） | 2.4 VDC |
机械参数
| 重量 | Approx. 35g 1.23 oz | 包装方式 | Tube |

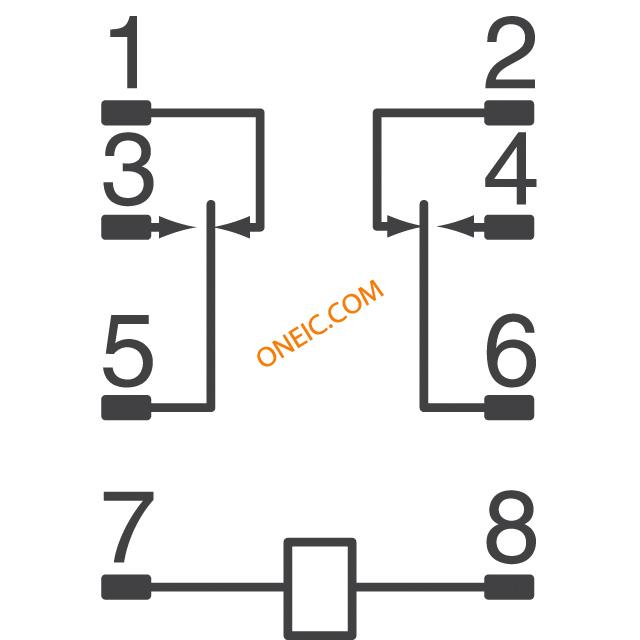

| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Socketable |
| 安装样式 | Plug In | 触头材料 | Silver Tin Oxide |
| 端接样式 | Quick Connect | 接触件端接 | Quick Connect |
| 典型触点布局 | 2C DPDT | ||
产品信息
| 类型 | Relays | 产品特性 | LED Indicator |
| 功能 | Single Side Stable | 继电器类型 | General Purpose |
| 卡标准 | General Purpose Relay | 电气寿命 | 1 Form C: 15A 125V AC (cos? =1), 210^5, 2 Form C: 10A 125V AC (cos? =1), 510^5 |
| 其他规格 | 37 mA | ||
环境参数
| 动作时间 | 25ms | 湿度范围 | 5 to 85% R.H. |
| 机械寿命 | AC type: 510^7, DC type: 10^8 | 抗冲击能力 | Min. 980 m/s^2 {100 G} |
| 温度额定值 | 80C | 浪涌额定值（瓦） | Without |
| 工作温度 | -50°C ~ 60°C | 抗振性（功能） | 10 to 55 Hz at double amplitude of 1.0 mm |
| 抗振性（破坏） | 10 to 55 Hz at double amplitude of 2.0 mm | ||
