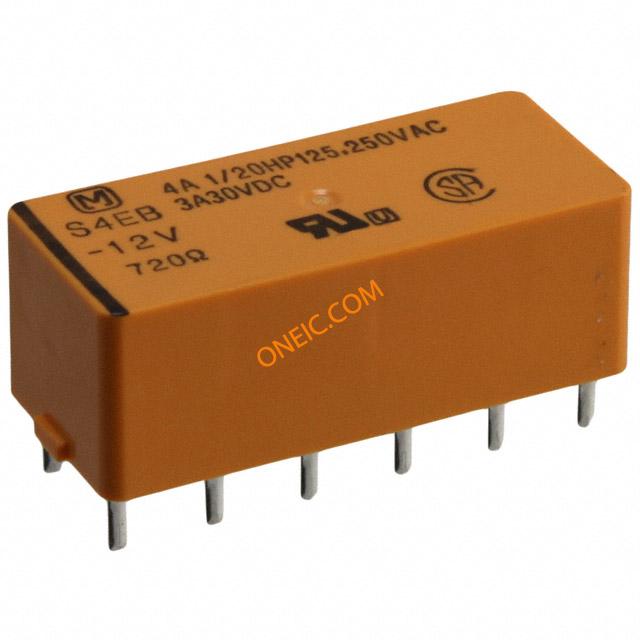

S4EB-12V
| Manufacturer | |
| Description | General Purpose Relays 4A 12VDC 4PST-NO AMBER SEAL PCB Electromechanical Relay 4PST-NO 3ADC/4AAC 12VDC 720Ohm Through Hole RELAY GEN PURPOSE 4PST 4A 12V Relay;E-Mech;Gen Purp;4PST-NO;Cur-Rtg 4/3AAC/ADC;Ctrl-V 12DC;Vol-Rtg 250/30AC/DC POWER RELAY, 4PST, 12VDC, 4A, PC BOARD Relay;E-Mech;GenPurp;4PST-NO;Cur-Rtg4/3AAC/ADC;Ctrl-V12DC;Vol-Rtg250/30AC/DC Relay: electromagnetic; 4PST; Ucoil:12VDC; 4A/250VAC; 3A/30VDC General Purpose Relay Coil Voltage: 12 VDC Contact Configuration: 4A 4PST-NO Current: 4 Amps Mounting: PC Board Operating Function: Single Side Stable |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 海关税号 | 85364110 | ||
电气参数
| 线圈类型 | Single Side Stable | 线圈功率 | 200 mW |
| 量程（°/s） | :PANASONIC EW - S Series | 线圈电流 | 16.7 mA |
| 释放时间 | 10ms | 额定功率 | 90W|1kVA |
| 可见输出 | No | 额定电压 | 48 |
| 线圈电阻 | 720 Ohms | 推频（MHz/V） | No |
| 输出电流 | :4A | 供电电压 | 12 V |
| 开关电压 | 250VAC, 48VDC - Max | 接触电阻 | 50mΩ |
| Vgs(th)（最大）@ Id | 1.2 VDC | 钳位电压 | 8.4VDC |
| 二极管配置 | No | 最大额定电流 | 3DC|4AC |
| 触点电压（最大） | :250V | 最大触点电流 | 4A |
| 最小输入电压 | 1.2VDC | 平均正向功率 | 200 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 8.4 VDC | 触点额定电流 | 4A |
| 数字供电电压 | :30V | 交流触点额定值（阻性负载） | 4 A / 250 VAC |
| 直流触点额定值（阻性负载） | 3 A / 30 VDC | ||
机械参数
| 密封 | Unsealed | 深度 | 12 |
| 高度 | 10.4 | 重量 | 0.005 |
| 包装方式 | Bulk | 本体尺寸 | 28 x 12 x 10mm |
| 触点形式 | 4 Form A (4PST-NO) | 柱间距 | 5mm |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 冷却的封装 | DIP | 触头材料 | Silver Alloy |
| 总长度 | 28 | 包装数量 | 50 |
| 尺寸/外形 | see | 端接样式 | Solder Terminal |
| 触点数 | 12 | 接触件端接 | Solder Terminal |
| 典型触点布局 | 4PST-NO | ||
产品信息
| SPG | 50 | 类型 | Polarized Power Relay |
| 系列 | :S | 产品特性 | Sealed - Amber |
| 原理图 | see | 继电器类型 | Non-Latching |
| 继电器变体 | miniature | 电气寿命 | 100000cycles |
| 单元数量 | 1 | 触点配置 | 4PST |
环境参数
| 动作时间 | 15ms | 机械寿命 | 100000000cycles |
| 工作温度 | -55°C ~ 65°C | ||
