点击放大查看

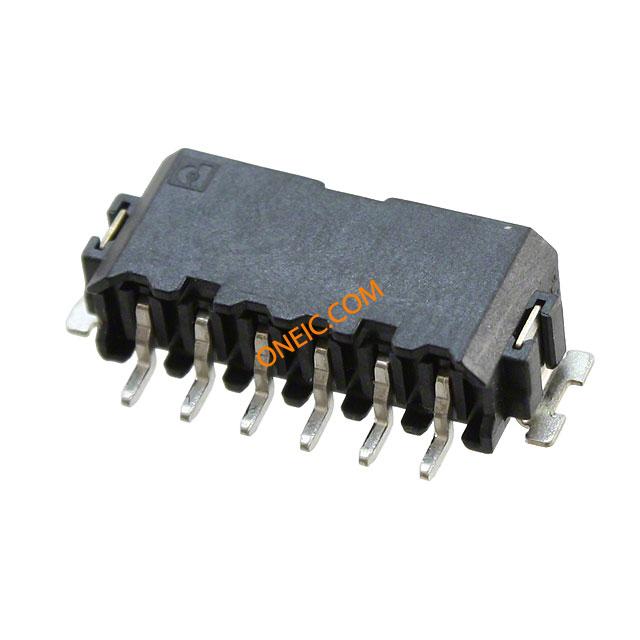

1778803

Manufacturer	Phoenix Contact GmbH & Co. KG
Description	Pluggable Terminal Blocks PTSM 0,5/ 6-HH-2,5 SMD R44 Conn Shrouded Header HDR 6 POS 2.5mm Solder RA SMD TERM BLOCK HDR 6POS R/A 2.5MM Conn;TermBlk;PCB;Header;SnglLvl;SMT;Sldr;6Pole;2.5mmPitch;COMBICONSeries
Category	连接器解决方案接线端子接线端子与连接器（通用型）

对参数有疑问？问 AI 助手

商业参数

产品	Headers	商标名	COMBICON Compact
其他名称	277-2319-1	产品类别	Pluggable Terminal Blocks
标准包装数量	600	工厂包装数量	600

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
认证机构	UL,CUL	材料阻燃等级	UL 94 V-0

电气参数

电流	6A	电压	150V
额定电压	160 V	极数	6Poles
最大额定电流	6 A	最小输入电压	160V

机械参数

颜色	Black	深度	7.5
间距	0.098" (2.50mm)	宽度	16.7 mm
高度	5 mm	长度	7.5 mm
包装方式	Tape & Reel (TR)	方向	Horizontal
端接方式	Solder	外壳颜色	Black
安装类型	Right Angle	接触镀层	Tin
排数	1	壳体材料	Liquid Crystal Polymer
总长度	20.6	主要材料	PCB
插针孔直径	2.5mm	端接样式	SMD
排针方向	90°, Right Angle	触点数	6
位数	6	接线端子类型	Header, Male Pins, Shrouded (4 Side)

产品信息

类型	Shrouded Header	级别	SingleLevel
连接器性别	HDR	产品特性	SMT
制造商全称	COMBICON	层数	1
基础产品编号	PTSM0,5/6-HH-2,5-SMDR44	每层位数	6
应用细节	SMD

Documents & Media

PDF Document

1778803
