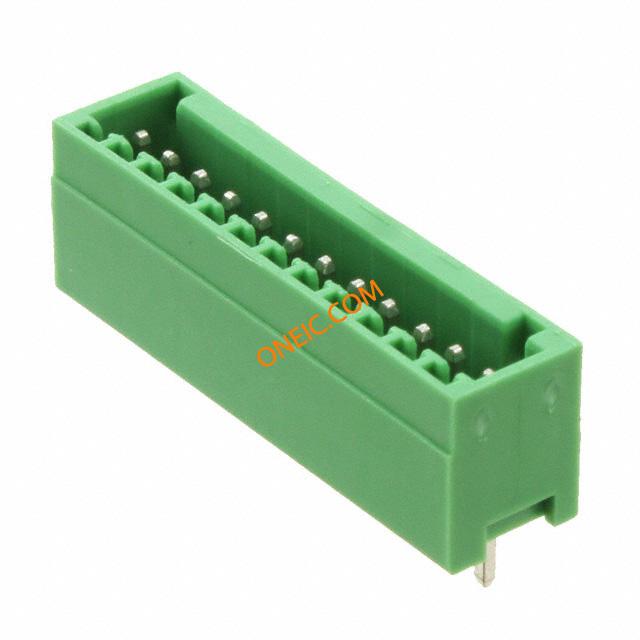

1881655
| Manufacturer | |
| Description | Pluggable Terminal Blocks 12P 2.5mm 180 DEG Conn Shrouded Header HDR 12 POS 2.5mm Solder ST Thru-Hole TERM BLOCK HDR 12POS VERT 2.5MM Phoenix Contact MCV Series 2.5mm Pitch 12 Way 1 Row Straight PCB Header, Solder Termination Conn;TermBlk;PCB;Header;SnglLvl;Sldr;12Pole;2.5mmPitch;COMBICON Phoenix Contact COMBICON MCV 系列 2.5mm节距 12路 (1排) 直 印刷电路板接线端子块, 焊接端接 , 通孔 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | UL,CUL | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 4A | 电压 | 125V |
| 额定电压 | 80 V | 极数 | 12Poles |
| 输出电流 | 4A | 供电电压 | 125V |
| 标称电压 | 80V | 最大额定电流 | 4 A |
| 最小输入电压 | 160V | 最小供电电压 | 80V |
机械参数
| 颜色 | Green | 深度 | 8.1 mm |
| 间距 | 0.098" (2.50mm) | 高度 | 10.1 mm |
| 重量 | 0.077955 oz | 包装方式 | Bulk |
| 引脚样式 | 180 Deg | 方向 | 直 |
| 端接方式 | Solder | 外壳颜色 | Green |
| 安装类型 | Straight | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 壳体材料 | Polyamide | 总长度 | 31.9 mm |
| 主要材料 | PCB | 端接排数 | 焊接 |
| 插针孔直径 | 2.5mm | 端接样式 | Through Hole |
| 排针方向 | Vertical | 触点数 | 12 |
| 位数 | 12 | 接线端子类型 | Header, Male Pins, Shrouded (4 Side) |
| 每层极数 | 12 | 线规或范围 - AWG | 26-20 |
| 第二连接器安装特性 | Vertical | ||
产品信息
| 类型 | Shrouded Header | 级别 | SingleLevel |
| 连接器性别 | HDR | 系列 | MCV |
| CAD图纸 | 3D CAD Model | 制造商全称 | COMBICON |
| 层数 | 1 | 基础产品编号 | MCV0.5/12-G-2.5 |
| 每层位数 | 12 | 输出配置 | Through Hole |
