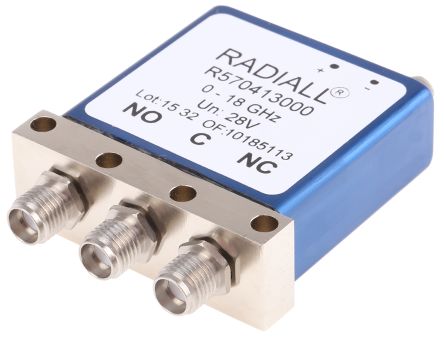

R570413000
| Manufacturer | |
| Description | SMA FAILSAFE S.P.D.T. SWITCH SPDT PCB Mount, High Frequency RF Relay, 18GHz 28V Coaxial Switches SPDT SWITCH 18GHz SWITCH18GHZSMA28V Radiall 单刀双掷 PCB 高频射频继电器, 18GHz, 28V |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Compliant | ||
电气参数
| VSWR | 1.5 | 频率 | 18 GHz |
| 阻抗 | 50Ω | 隔离 | 60 dB @ 18 GHz |
| 线圈功率 | 240W | 插入损耗 | 0.50 dB @ 18 GHz |
| 最大频率 | 18GHz | 供电电压 | 28V |
| 插入损耗（最大） | 0.50 dB @ 18 GHz | 阻抗（最大）（Zzt） | 50Ω |
机械参数
| 深度 | 38mm | 高度 | 12.8mm |
| 长度 | 38.1mm | 绝缘类型 | 60 dB @ 18 GHz |
| 触点形式 | SPDT | 安装类型 | PCB |
| 尺寸/外形 | 38.1 x 38 x 12.8mm | 端接样式 | Solder Terminal |
| 位数 | 3 | 典型触点布局 | SPDT |
环境参数
| 工作温度 | +85°C | 最高温度限值 | +85°C |
