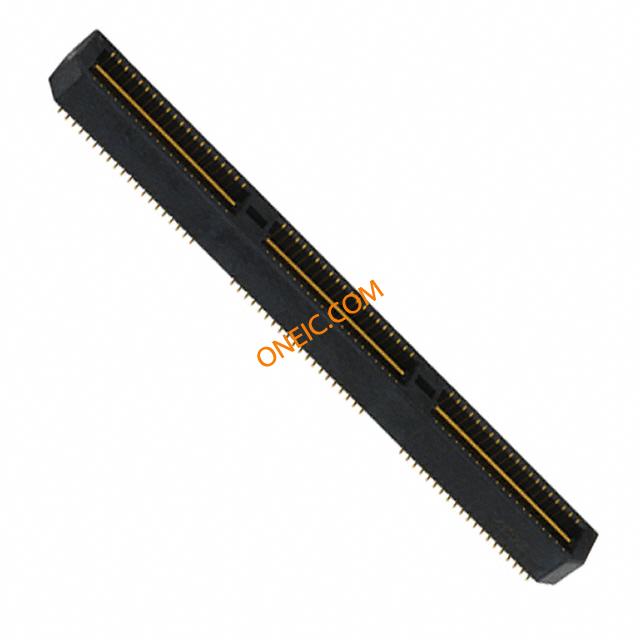

QTE-060-01-L-D-A

Manufacturer	Samtec, Inc.
Description	Conn Micro High Speed Terminal Strip HDR 120 POS 0.8mm Solder ST SMD CONN HEADER HI-SPEED DUAL 120POS Samtec QTE Series 0.8mm Pitch 120 Way 2 Row Straight Terminal Strip, Solder Termination, 1.3A HEADER, DUAL, 120WAY
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85369010

电气参数

额定电压

225 V ac

最大额定电流

1.3A

机械参数

间距	0.8 mm	重量	0.001
包装方式	Tray	端接方式	Solder
引脚间距	:0.8mm	柱间距	:3.94mm
安装类型	Surface Mount	连接器类型	Header, Outer Shroud Contacts
接触镀层	Gold Over Nickel	排数	2
触头材料	Phosphor Bronze	板面高度	0.168" (4.27mm)
触点数	120	接触件端接	:Solder
位数	120	配接堆叠高度	5mm
接触镀层厚度	10µin (0.25µm)

产品信息

类型	Micro High Speed Terminal Strip	连接器性别	HDR
系列	QTE	产品特性	Board Guide, Ground Bus (Plane)

环境参数

插拔次数

:100

工作温度

:125°C

Documents & Media

PDF Document

QTE.PDF

PDF Document

QTE Series Drawing

PDF Document

QTE Series Spec Sheet

PDF Document

81709.pdf
