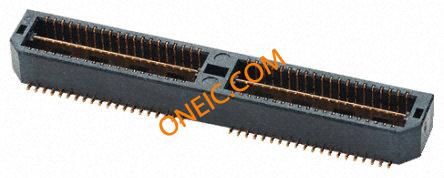

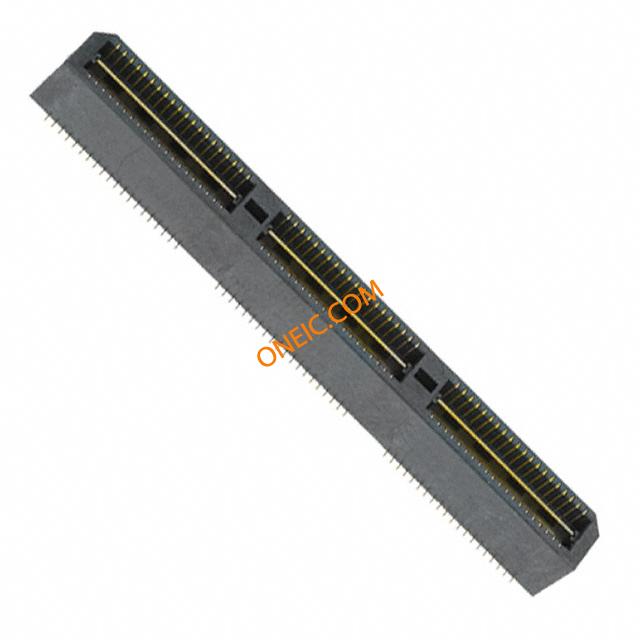

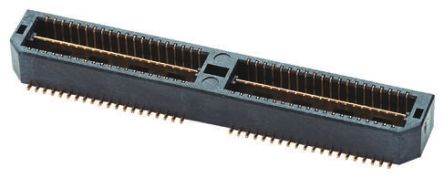

QTE-060-02-L-D-A
| Manufacturer | |
| Description | Conn Micro High Speed Terminal Strip HDR 120 POS 0.8mm Solder ST SMD Conn High Speed Micro Plane HDR 120 POS Solder ST SMD Tray CONN HEADER HI-SPEED DUAL 120POS Header 0.8mm Qstrip 60+60way Samtec QTE Q Strip 系列 0.8mm节距 120路 (2排) 直 PCB 针座, 焊接端接, 1.3A , 表面安装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 225 V ac | 最大额定电流 | 1.3A |
| 最小输入电压 | 225VAC | 最小供电电压 | 225VAC |
机械参数

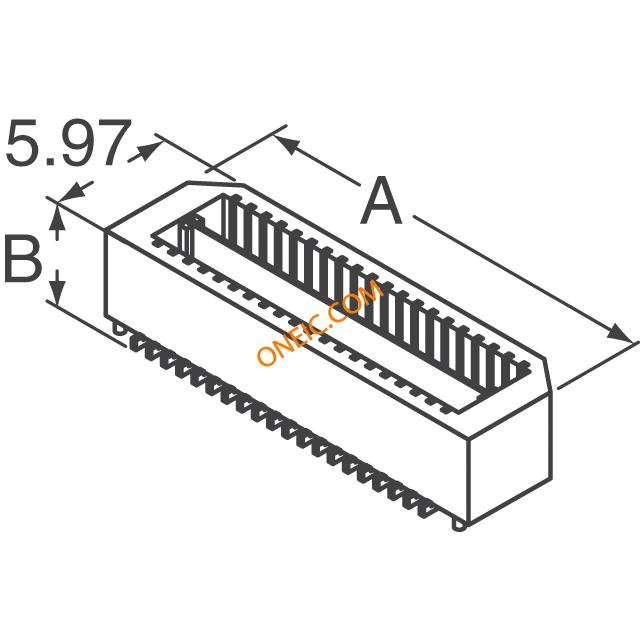

| 深度 | 5.97 mm | 间距 | 0.8 mm |
| 高度 | 7.26 mm | 包装方式 | Tray |
| 方向 | 直 | 端接方式 | Solder |
| 外壳颜色 | Black | 安装类型 | Surface Mount |
| 连接器类型 | Header, Outer Shroud Contacts | 接触镀层 | Gold Over Nickel |
| 安装样式 | Surface Mount | 排数 | 2 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Liquid Crystal Polymer |
| 总长度 | 60 mm | 端接排数 | 焊接 |
| 板面高度 | 0.286" (7.26mm) | 触点数 | 120 |
| 位数 | 120 | 配接堆叠高度 | 8mm |
| 接触镀层厚度 | 10µin (0.25µm) | ||
产品信息
| 类型 | Micro High Speed Terminal Strip | 连接器性别 | HDR |
| 系列 | QTE | 产品特性 | Board Guide, Ground Bus (Plane) |
环境参数
| 工作温度 | -55C to 125C | ||
