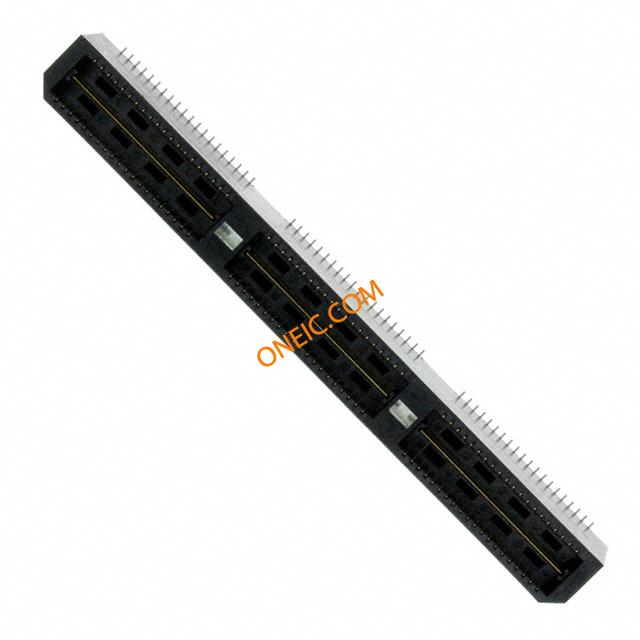

QTE-060-03-L-D-A

Manufacturer	Samtec, Inc.
Description	Conn Micro High Speed Terminal Strip HDR 120 POS 0.8mm Solder ST SMD CONN HEADER HI-SPEED DUAL 120POS Header 0.8mm Qstrip 60+60way Conn High Speed Micro Plane HDR 120 POS Solder ST SMD Tray HEADER, DUAL, 120WAY Samtec QTE Q Strip 系列 0.8mm节距 120路 (2排) 直 PCB 针座, 焊接端接, 1.3A , 表面安装
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85369010

电气参数

额定电压	225 V ac	最大额定电流	1.3A
最小供电电压	225VAC

机械参数

深度	5.97 mm	间距	0.8 mm
高度	10.27 mm	重量	0.001
包装方式	Tray	端接方式	Solder
引脚间距	:0.8mm	柱间距	:3.94mm
外壳颜色	Black	安装类型	Surface Mount
连接器类型	Header, Outer Shroud Contacts	接触镀层	Gold Over Nickel
安装样式	Surface Mount	排数	2
触头材料	Phosphor Bronze	总长度	60 mm
板面高度	0.404" (10.27mm)	触点数	120
接触件端接	:Solder	位数	120
配接堆叠高度	11mm	接触镀层厚度	10µin (0.25µm)

产品信息

类型	Micro High Speed Terminal Strip	连接器性别	HDR
系列	QTE	产品特性	Board Guide, Ground Bus (Plane)

环境参数

插拔次数

:100

工作温度

-55C to 125C

Documents & Media

PDF Document

QTE.PDF

PDF Document

QTE Series Drawing

PDF Document

QTE Series Spec Sheet

PDF Document

81709.pdf
