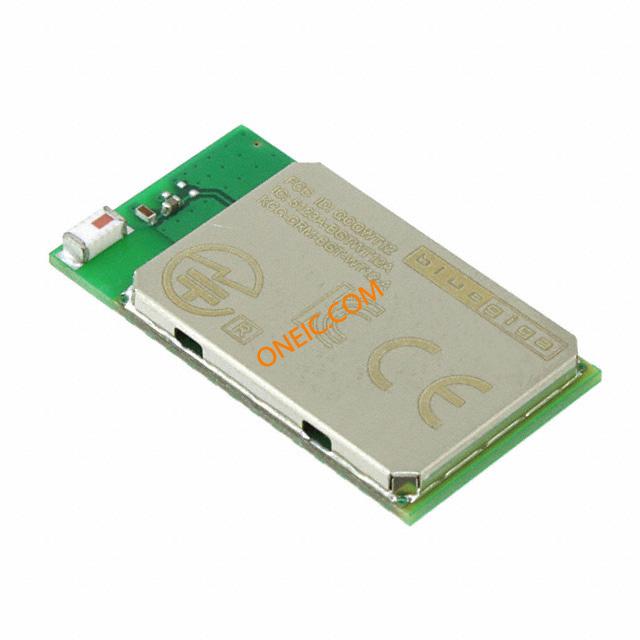

WT12-A-AI
| Manufacturer | |
| Description | Bluetooth Class II 2.1781Mbps 31-Pin SMD Bluetooth / 802.15.1 Modules WT12 Class 2 2.1+EDR w/Chip Ant iWRAP 2.2 CLASS 2 BLTOOTH 2.1+EDR MODULE Bluegiga Technologies Bluetooth Module WT12-A-AI 2.1 BLUETOOTH MODULE, WT12, IWRAP 2.2 Bluetooth module v2.0+EDR 30 m Class 2 3.2...3.4 VDC, WT12-A-AI, Bluegiga Technologies |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 1446-1020 | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 其他规格 | Class 2 |
电气参数
| 数据速率 | 2.1 Mbps | 频率 | 2.4GHz |
| 接口 | UART, USB | 功率等级 | Class II |
| 量程（°/s） | :30m | 灵敏度 | - 84 dBm |
| 输出功率 | 4 dBm | 数据接口 | PCB, Surface Mount |
| 额定输出功率 | 3dBm | 数据速率（最大） | 2.1781 Mbps |
| 供电电流 | 0.07 A | 供电电压 | 3.2 to 3.4 V |
| 串行接口 | :UART, USB | 灵敏度（mV/g） | :-84dBm |
| 接收电流 | 70mA | 发射电流 | 70mA |
| 可用频率范围（通信协议） | PCM, SPI, UART | 频段（低/高） | 2.4 GHz |
机械参数
| 宽度 | 14mm | 高度 | 2.4mm |
| 长度 | 25mm | 重量 | 0.02 |
| 包装方式 | Reel | 安装样式 | PCB |
| 封装形式 | 31SMD | 尺寸/外形 | 26 mm x 14 mm x 2.3 mm |
| 天线连接器 | Integrated | ||
产品信息
| 类别 | 2 | 应用 | General Purpose |
| 套件内容 | :Integrated Chip Antenna, Enhanced Data Rate | 固件版本 | 2.1 |
| 工具类型/特性 | :Bluetooth Module | 调制或协议 | Bluetooth v2.0+EDR |
| 适用产品/相关产品 | :WT12 | ||
环境参数
| 工作温度 | + 85 C | ||
